Élément intermédiaire 7600Z-30 M12x14 AMF 38030003

Référence web : A589-C618509
Référence fabricant : 38030003

Élément intermédiaire 7600Z-30 M12x14

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Élément intermédiaireModèle : en acier traité allié, modèle forgé et galvanisé noir. Complet avec kit de fixation. Applications : d'autres hauteurs de serrage peuvent être obtenues en assemblant plusieurs éléments intermédiaires. Transition progressive des hauteurs de serrage. À utiliser dans les rainures en T de 12 à 28 mm ou dans les plaques perforées M10, M12, M16, M20.

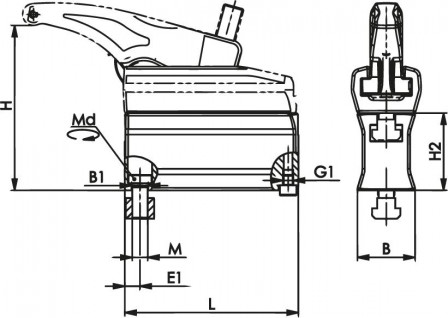

Détails techniques

M	M12
Rainure (mm)	14
H (mm)	66–128
H2 (mm)	60
L (mm)	135
Force de serrage (kN)	30
