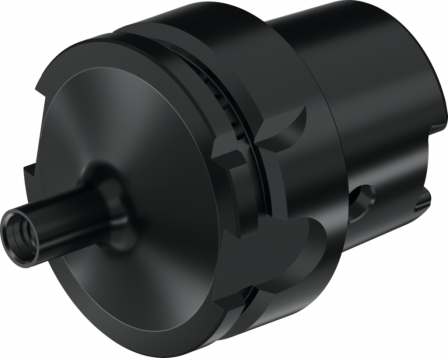

Adaptateur DIN 69893-1 A WALTER AB371-H63-E12-051
Référence web : I994-H135547
Référence fabricant : AB371-H63-E12-051
Référence fabricant : AB371-H63-E12-051
Adaptateur DIN 69893-1 A
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Adaptateur DIN 69893-1 A AB371-H • métrique • d1=63 • d11=E12
Détails techniques
| 0305abeba6e6aa89f8c7d0f0be1120a4_mm | E12 |
| 77b25cba81254d0bfd9542ea9ebc47e3_mm | 25 |
| Longueur fonctionnelle l4 (mm) | 51 |
| Désignation d'outil Désignation (mm) | AB371-H63-E12-051 |
| Poids Poids (kg) | 0,68 |
| Code de la taille de la liaison d1 (mm) | HSK-A63 |
| Type d'attachement de base, du côté de machine CCTMS (mm) | HSK |
| d8a39c04b3db76f674b4386390816981_mm | SAC |
| Code de connexion du côté de la pièce CCWS | SAC04B0120**** |
| Entrée du fluide de refroidissement CNSC | 1 |
| Pression du fluide de refroidissement CP (MPa) | 100 |
| Unité du dimensionnement d'attachement CUB | C |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | A |
| Sortie du fluide de refroidissement CXSC (mm) | 1 |
| 26f70caaf91bcd6f3f23886dd7d7305e_mm | 630 |
| Taille d'attachement de base du côté de la pièce à usiner CZCWS | 120 |
| Type de forme du côté de la pièce FMT | INT |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 51 |
| Longueur de porte-à-faux LPR (mm) | 51 |
| Longueur de queue LS (mm) | 32 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 83 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 80000 |
| Moment de rotation TQ (Nm) | 15 |
| Classification par image TSYC | AB371-H |
| Masse (poids) WT (kg) | 0,68 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -51 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Code de connexion du côté de la pièce J4 | SAC04A0120**** |
| Code de connexion, du côté de la machine J6 | HSK01C0630$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
