Attachement de taraudage synchrone WALTER AB035-C6-ER40-154

Référence web : I994-B686832
Référence fabricant : AB035-C6-ER40-154

Attachement de taraudage synchrone

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

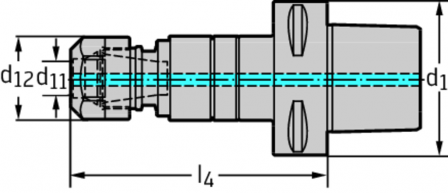

Attachement de taraudage synchrone AB035-C • métrique • d1=C6/63mm • d11=41mm • pour taille de diamètre de fil=M16-M30

Détails techniques

da3e3cd00c474ad9d025fe1cc892aa02_mm	62,7
bdc837b3ea660c15835f32ea49c41b7f_mm	ER40
Diamètre de liaison d₁₁ (mm)	M16-M30
Longueur max. en porte-à-faux l₄ (mm)	153,5
Désignation d'outil Désignation (mm)	AB035-C6-ER40-154
Poids Poids (kg)	2,97
Code de la taille de la liaison d₁	C6
Code de connexion du côté de la pièce CCWS	SZD02C0400****
Entrée du fluide de refroidissement CNSC	3
Unité du dimensionnement d'attachement CUB	C
Précision d'unité de d'attachement, du côté de la machine CUBPMS	C
af541dc9465c9b44d1907c512565154c_mm	C
Sortie du fluide de refroidissement CXSC (mm)	1
Taille d'attachement de base du côté de machine CZCMS	630
Taille d'attachement de base du côté de la pièce à usiner CZCWS	400
Type de forme du côté de la pièce FMT	INT
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	136,7
Longueur de porte-à-faux LPR (mm)	153,5
Longueur de queue LS (mm)	38
Quantitée résiduelle de réaffûtage OAL (mm)	191,5
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Le tour par minute, max. RPMX (1/min)	8000
Classification par image TSYC	AB035-C
Masse (poids) WT (kg)	2,974
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-136,7
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Numéro standard Caractéristique NSM	DIN4000-89
