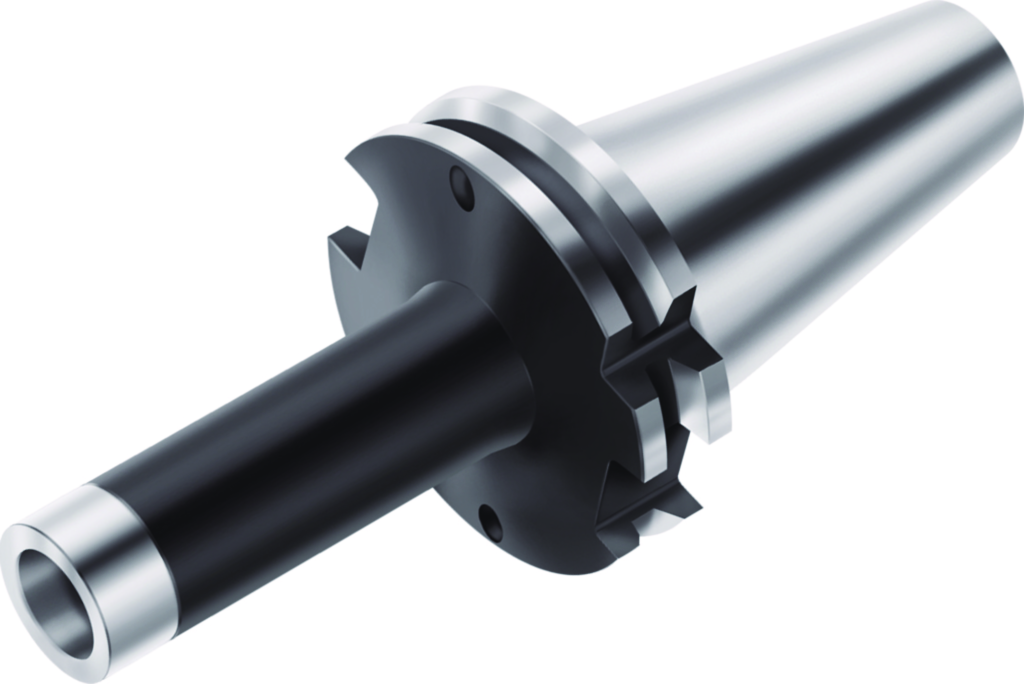

Attachement DIN 69871 AD/B WALTER AK541.S40.T18.075CO
Référence web : I994-B701771
Référence fabricant : AK541.S40.T18.075CO
Référence fabricant : AK541.S40.T18.075CO
Attachement DIN 69871 AD/B
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

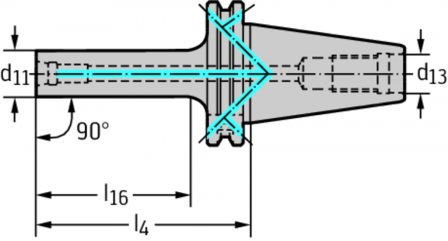

Attachement DIN 69871 AD/B AK541 • métrique • Orienté en fonction de l'arête (CO) • d1=40 • d11=T18
Détails techniques
| bb475829ac7c3574559234b8a33efe80_mm | M16 |
| 8d10df828e54804d226e58c8132a8e76_mm | 55,9 |
| Longueur fonctionnelle l4 (mm) | 75 |
| Désignation d'outil Désignation (mm) | AK541.S40.T18.075CO |
| Poids Poids (kg) | 0,94 |
| Code de la taille de la liaison d1 (mm) | SK40 |
| 0305abeba6e6aa89f8c7d0f0be1120a4 | T18 |
| Type d'attachement de base, du côté de la pièce à usiner CCTWS | SAW |
| Code de connexion du côté de la pièce CCWS | SAW01C0180**** |
| Entrée du fluide de refroidissement CNSC | 7 |
| Unité du dimensionnement d'attachement CUB | C |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | C |
| Sortie du fluide de refroidissement CXSC (mm) | 1 |
| 26f70caaf91bcd6f3f23886dd7d7305e_mm | 400 |
| Taille d'attachement de base du côté de la pièce à usiner CZCWS | 180 |
| Type de forme du côté de la pièce FMT | INT |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 75 |
| Longueur de porte-à-faux LPR (mm) | 75 |
| Longueur de queue LS (mm) | 68,4 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 143,4 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 12000 |
| Classification par image TSYC | AK541.S-SK40 |
| Masse (poids) WT (kg) | 0,941 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -75 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Désignation du produit J22 | 8 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion du côté de la pièce J4 | SAW01C0180**** |
| Code de connexion, du côté de la machine J6 | SKG17C0400$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
