Barre d'alésage pour forage de finition avec porte-plaquette WALTER EB357.TC06
Référence web : I994-B687556
Référence fabricant : EB357.TC06
Référence fabricant : EB357.TC06
Barre d'alésage pour forage de finition avec porte-plaquette
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Barre d'alésage pour forage de finition avec porte-plaquette EB100 • Dc min=13,8mm • TC .. 06T1 ..

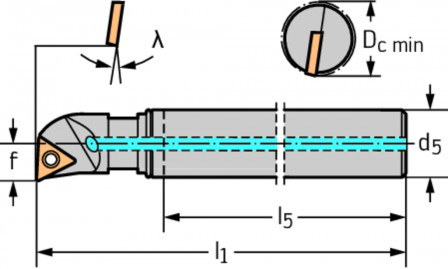

Détails techniques
| Diamètre de liaison d1 (mm) | 10 |
| Diamètre de coupe minimal Dc min (mm) | 13,8 |
| Longueur fonctionnelle l12 (mm) | 75 |
| Longueur totale l1 (mm) | 75 |
| Longueur de serrage l5 (mm) | 52 |
| Longueur d'arête de coupe Lc (mm) | 23 |
| Désignation d'outil Désignation (mm) | EB357.TC06 |
| Plaquettes amovibles possibles Type | TC .. 06T1 .. |
| Largeur fonctionnelle f (mm) | 6,9 |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 75 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 75 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Classification par image TSYC (kg) | 1 |
| Largeur fonctionnelle WF (mm) | 6,9 |
| Masse (poids) WT (kg) | 0,045 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -75 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | -6,9 |
| Genre de montage de plaquette F5 | S |
| Entrée du fluide de refroidissement H21 | 0 |
| Sortie du fluide de refroidissement H22 | 0 |
| Norme J1 | - |
| Identification du numéro de commande J21 | EB357.TC06 |
| Désignation du produit J22 | 7364 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | ISO$TC06T1003****04 |
| Désignation de la plaquette de coupe J42 | TCMT 06 T1 00 RE=0 |
| Code de connexion, du côté de la machine J6 | ZYL01G1000$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | BAB |
| Longueur de porte-à-faux LPR (mm) | 23 |
| Numéro standard Caractéristique NSM | DIN4000-90 |
