Barre d'alésage pour forage de finition en carbure monobloc avec porte-plaquette WALTER EB303.WC02.CS
Référence web : I994-B703201
Référence fabricant : EB303.WC02.CS
Référence fabricant : EB303.WC02.CS
Barre d'alésage pour forage de finition en carbure monobloc avec porte-plaquette
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Barre d'alésage pour forage de finition en carbure monobloc avec porte-plaquette EB100 • Dc min=5,8mm • WC .. 0201 ..

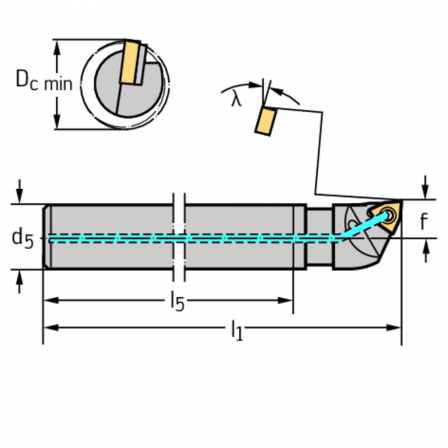

Détails techniques
| Diamètre de liaison d1 (mm) | 5 |
| Diamètre de coupe minimal Dc min (mm) | 5,8 |
| Longueur fonctionnelle l12 (mm) | 85 |
| Longueur totale l1 (mm) | 85 |
| Longueur de serrage l5 (mm) | 70 |
| Longueur d'arête de coupe Lc (mm) | 15 |
| Désignation d'outil Désignation | EB303.WC02.CS |
| Plaquettes amovibles possibles Type (mm) | WC .. 0202 .. |
| Largeur fonctionnelle f (mm) | 2,9 |
| Angle d'arête orthogonal GAMO (°) | 0 |
| Direction de coupe HAND | R |
| Hauteur fonctionnelle HF (mm) | 0 |
| cercle inscrit IC (mm) | 3,97 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 93 |
| Angle d'inclinaison LAMS (°) | 0 |
| Longueur fonctionnelle LF (mm) | 85 |
| Longueur de queue LS (mm) | 28 |
| Désignation de la plaquette de coupe MIID | WCGW 02 01 02 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 85 |
| Angle de rotation phi PHI (°) | 0 |
| Rayon de coin RE (mm) | 0,198 |
| Angle de rotation rho RHO (°) | 0 |
| Hauteur du bord de coupe S (mm) | 1,59 |
| Forme de plaquette SC | W |
| Codage des places de plaquette SSC | 2 |
| Classification par image TSYC | 1 |
| Largeur fonctionnelle WF (mm) | 2,9 |
| Masse (poids) WT (kg) | 0,031 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -85 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | -2,9 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 1 |
