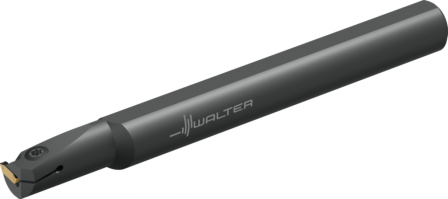

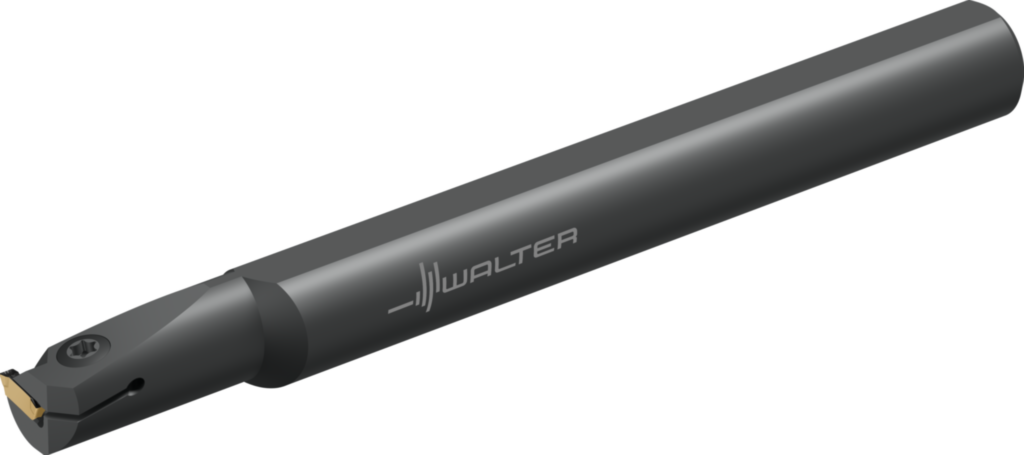

Barre d'alésage – rainurage/tronçonnage intérieur WALTER I12L90-2.5D-GX09
Référence web : I994-B715145
Référence fabricant : I12L90-2.5D-GX09
Référence fabricant : I12L90-2.5D-GX09
Barre d'alésage – rainurage/tronçonnage intérieur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Barre d'alésage – rainurage/tronçonnage intérieur I12 • Serrage par vis • métrique • Queue cylindrique • Gauche • GX09 • s=2mm • Tmax=3mm

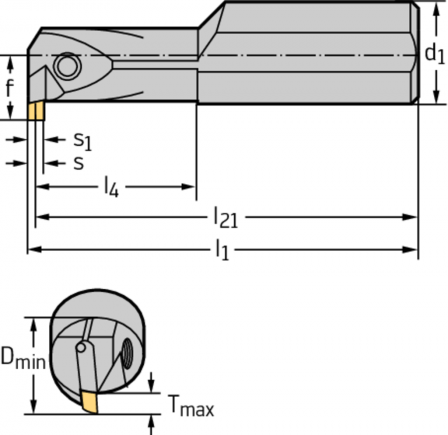

Détails techniques
| Serrage | Vis |
| Série | I12 |
| 5157d208f4779325b69cccf5280d84b7_mm | 3 |
| b3a6e82a1aa3d76f182956881910c429_mm | 2 - 2.5 |
| 723a9cb4ab7985bbd5726a5a0c31c475_mm | 16 |
| f9e3211ebe74f290514f600fa6ae1398_mm | 16 |
| 12789457cb1fa6748687cec18f21cdb5_mm | 149,4 |
| Longueur totale l1 (mm) | 151 |
| Longueur max. en porte-à-faux l4 (mm) | 30 |
| Désignation d'outil Désignation (mm) | I12L90-2.5D-GX09 |
| Plaquettes amovibles possibles Type (mm) | GX09-1E1 .. |
| da8285075b3f23b5feecf08400df6fe6_mm | 1,3 |
| Largeur fonctionnelle f (mm) | 11 |
| Type de forme du côté de la machine FMT | EXT |
| Angle d'arête orthogonal GAMO (°) | 0 |
| Direction de coupe HAND | L |
| Hauteur fonctionnelle HF (mm) | 0 |
| Code de connexion, plaquette de coupe IIC (mm) | WR$$GX091000***FX** |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| Angle d'inclinaison LAMS (°) | 0 |
| Longueur fonctionnelle LF (mm) | 149,35 |
| 8cd66edf49974c25670f02ed744534b4_° | 149,45 |
| Longueur de porte-à-faux LPR (mm) | 151 |
| Longueur de queue LS (mm) | 48 |
| nombre des possibilités d'utilisation NOI | 40 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 151 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | -90 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 90 |
| Classification par image TSYC | I12L-GX09 |
| Largeur fonctionnelle WF (mm) | 11 |
| 9b49a01f2356f33f48572903010f1b64_mm | 11 |
| Masse (poids) WT (kg) | 0,33 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | 0 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 11 |
| Numéro standard Caractéristique NSM | DIN4000-90 |
