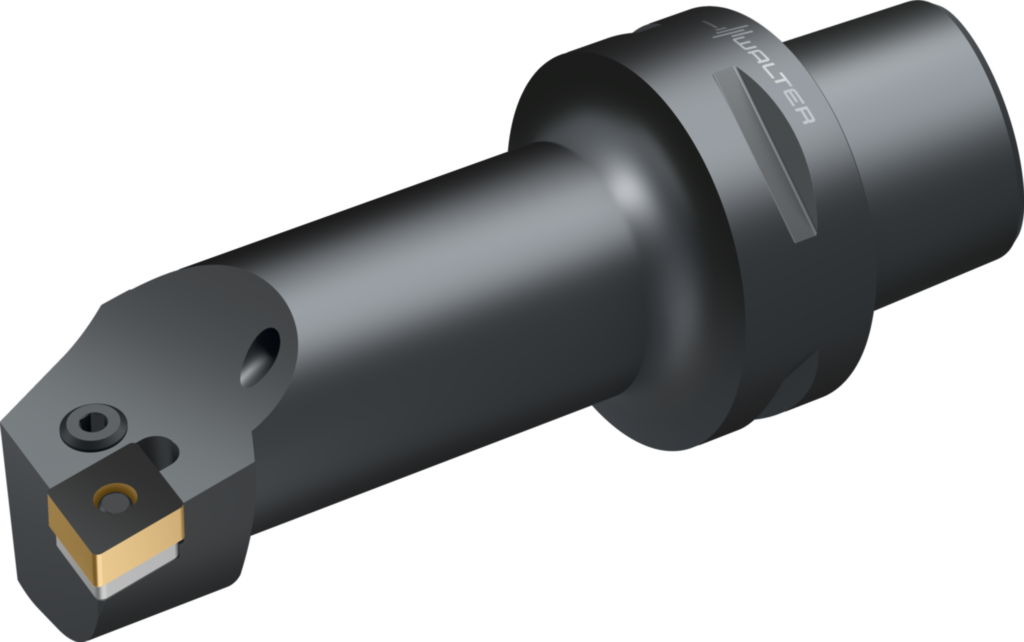

Barre d'alésage – Serrage par levier WALTER C3-PCLNR-17090-12
Référence web : I994-B713422
Référence fabricant : C3-PCLNR-17090-12
Référence fabricant : C3-PCLNR-17090-12
Barre d'alésage – Serrage par levier
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

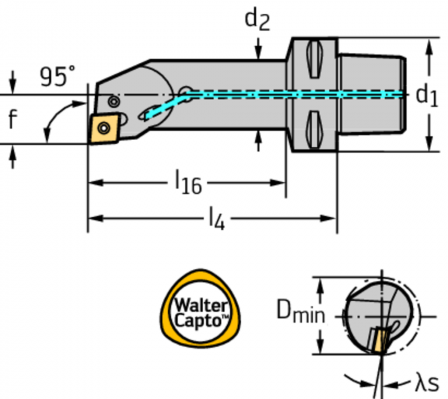

Barre d'alésage – Serrage par levier C...-PCLN • Walter Turn • métrique • Walter CaptoTM ISO 26623 • Droite • C3 • 25mm • plaquette rhombique • CN .. 1204 ..
Détails techniques
| Serrage | Par levier |
| Série | C...-PCLN |
| 2ed91312417b5e79a5f71052f331a8df_mm | 25 |
| Diamètre de liaison d1 (mm) | C3 |
| a5caf0b2fbd8bf8e8e26939b00ec056a_mm | 32 |
| 2902655dc0181761884d1195e9ecf55d_° | -6 |
| ab19229e42b735750ac92c52e3bf94d2_° | -11 |
| 77b25cba81254d0bfd9542ea9ebc47e3_mm | 75 |
| 23aa3f55b3fc083027edf4dc2e315193_mm | 90 |
| Désignation d'outil Désignation (mm) | C3-PCLNR-17090-12 |
| b4e29c99d273c11907c36c8b7cef0137_mm | 12 |
| Plaquettes amovibles possibles Type | CN .. 1204 .. |
| Largeur fonctionnelle f (mm) | 17 |
| Forme d'attachement, du côté de la machine C12 | 1 |
| Version d'attachement, du côté de la machine C14 | 9 |
| Genre d'attachement, du côté de la machine C15 | 5 |
| Taille d'attachement de base du côté de machine C2 | 320 |
| Masse (poids) D7 (kg) | 0,372 |
| Angle d'attaque E1 (°) | 95 |
| Type d'angle d'attaque E2 | B |
| Angle de coin plaquette de coupe E3 (°) | 80 |
| Angle d'arête orthogonal E4 (°) | -6 |
| Angle d'inclinaison E5 (°) | -11 |
| Direction de coupe F1 | R |
| Forme de porte-outil F2 | G |
| Genre de montage de plaquette F5 | P |
| Entrée du fluide de refroidissement H21 | 1 |
| Sortie du fluide de refroidissement H22 | 3 |
| Norme J1 | ISO26623-1 |
| Identification du numéro de commande J21 | C3-PCLNR-17090-12 |
| Désignation du produit J22 | 64 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | ISO$CN1204003****** |
| Désignation de la plaquette de coupe J42 | CNMG 12 04 08 |
| Code de connexion, du côté de la machine J6 | CCS01C0320$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | DFI |
| Numéro standard Caractéristique NSM | DIN4000-90 |
