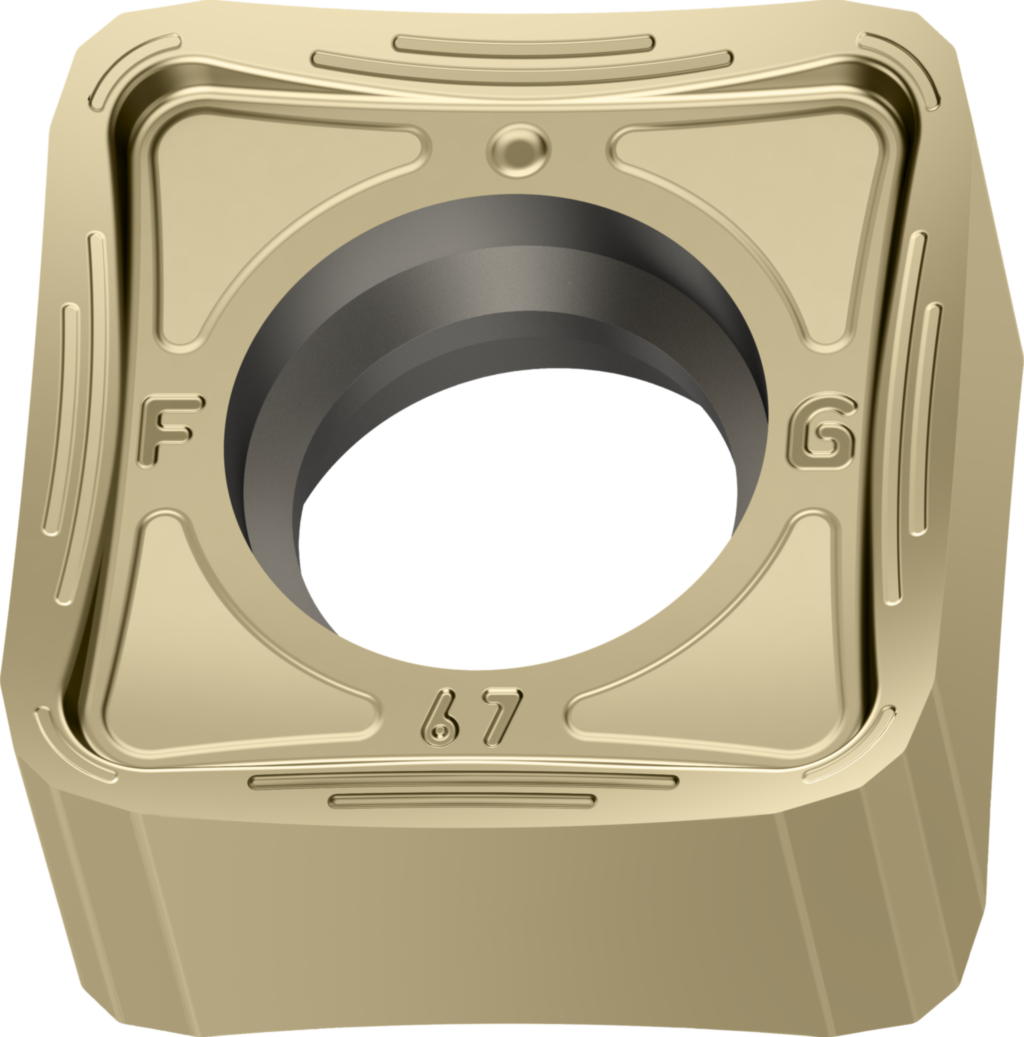

Carrées négatives WALTER SNGX1205ENN-F67 WAK15
Référence web : I994-B705510
Référence fabricant : SNGX1205ENN-F67 WAK15
Référence fabricant : SNGX1205ENN-F67 WAK15
Carrées négatives
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Carrées négatives SNGX ...-F67 • angle de dépouille principal=0° • WAK15 • Tiger·tec® • Rayon de bec=0,3mm • longueur d'arête de planage=1,2mm
Détails techniques
| Série | SNGX |
| Longueur de l'arête de coupe Wiper b (mm) | 1,2 |
| Nombre d'arêtes de coupe Nombre d'arêtes de coupe (°) | 8 |
| Longueur d'arête de coupe l (mm) | 12,7 |
| Désignation Désignation (mm) | SNGX1205ENN-F67 WAK15 |
| Epaisseur plaquette s (mm) | 5,63 |
| Classe de tolérance de plaquette Classe de tolérances (mm) | G |
| Nombre de positions de coupe CNC (mm) | 4 |
| Revêtement/surface COATING (mm) | TiCN+Al2O3+(TiN) |
| Traversée du fluide de refroidissement CSP (mm) | 0 |
| diamètre d'alesage de fixation D1 (mm) | 6,1 |
| Angle de coin plaquette de coupe EPSR (°) | 90 |
| Désignation du matériau de coupe du fabricant GRADE | WAK15 |
| Désignation normée du matériau de coupe, application principale GRDPRIO | - |
| Version de plaquette HAND | N |
| cercle inscrit IC (mm) | 12,7 |
| Genre de montage IFS | 3 |
| Code de connexion, plaquette de coupe IIC | WR$$SN1205$$3NBEN$$ |
| Kappa KAP (°) | 0 |
| Longueur du bord de coupe L (mm) | 12,7 |
| Angle de rotation phi PHI (°) | 0 |
| Rayon de coin RE (mm) | 0,3 |
| Angle de rotation rho RHO (°) | 0 |
| Hauteur du bord de coupe S (mm) | 5,635 |
| Épaisseur de plaquette S1 (mm) | 4,76 |
| Codage des places de plaquette SSC | 12 |
| Classe de tolérance TC | G |
| Exécution et nombre d'arêtes de coupe rapportées TCE | S |
| Classification par image TSYC | SNGX-F67-ENN |
| Identificateur de racleur WEP | 1 |
| Masse (poids) WT (kg) | 0,01 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | 0 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
