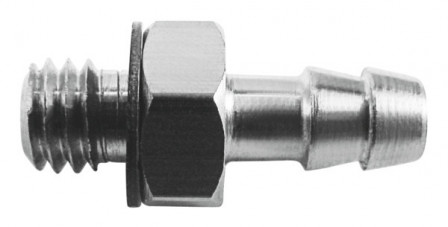

CN-M3-PK-2 Raccord cannelé FESTO 15871

Référence : C2503000013
Référence web : A700-A284236
Référence fabricant : 15871

CN-M3-PK-2 Raccord cannelé

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Raccord cannelé CN-M3-PK-2 pour tuyaux plastiques type PAN, PUN, PP, PR. avec joint Diamètre nominal=1,5 mm, Type de joint au niveau de l'embout fileté=Bague d'étanchéité, Pression de service plage de température complète=-0,95 - 10 bar, Fluide de service=Air comprimé selon ISO8573-1:2010 [7:-:-], Note sur le fluide de commande et de pilotage=Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)

Documentations techniques

Fiches technique Catalogue

Détails techniques

Température ambiante (GC)	0, 60
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Acier fortement allié
Diamètre nominal (MM)	1.5
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-]
Note sur le matériau	Conforme à RoHS
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Raccord pneumatique 1	Filetage M3
Raccord pneumatique 2	pour tuyau de Ø extérieur de 3 mm
Pression de service sur la plage de température totale (BAR)	-0,95, 10
Type d'étanchéité sur le tourillon vissé	Anneau d'étanchéité
Série	CN
Type de produit	Raccord cannelé
