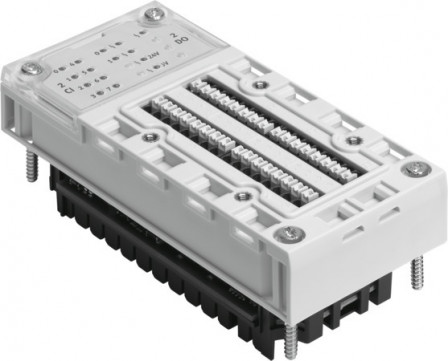

CPX-2ZE2DA Module d'entrée/sortie|module d'I/O FESTO 576046
Référence web : A700-D081951
Référence fabricant : 576046
Référence fabricant : 576046
CPX-2ZE2DA Module d'entrée/sortie|module d'I/O
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Matière plastique |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | (état après montage), 1 - faibles effets de corrosion |
| Température de stockage (GC) | -20, 70 |
| Dimension modulaire (MM) | 50 |
| Certification | UL - Recognized (OL) |
| Plage de tension de service CC (V) | 18, 30 |
| Nombre de sorties | 2 |
| Dimensions l x L x H | (y compris module d'interconnexion et technique de raccordement), 50 mm x 107 mm x 50 mm |
| Courbe caractéristique des entrées | Selon CEI 1131-2, type 02 |
| Niveau de commutation | Signal 0 : <= 5 V, Signal 1 : >= 11 V |
| Logique de commutation des entrées | PNP (à commutation positive) |
| 6295b1cd8272251fb8852a71648f3211 | 0,1 µs (0,2 µs,0,4 µs,0,8 µs,1 µs,2 µs,4 µs,8 µs,10 µs,50 µs,100 µs,500 µs,1 ms,3 ms,10 ms,20 ms paramétrables) |
| Séparation de potentiel canal - canal | non |
| Protection par fusibles (court-circuit) | Fusible électronique interne par canal |
| Paramétrage | Comptage continu, Comptage périodique, Comptage unique, Déterminaison de la position, Fréquence de sortie, Mesure de la durée de cycle, Mesure de la fréquence, Mesure de la vitesse, Mesure de la vitesse de rotation, Mode de fonctionnement moteur, Modulati |
| Diagnostic | Diagnostic en fonction du mode de fonctionnement |
| Consommation interne pour tension service nominale | Type 35 mA |
| Longueur de câble max. | 30 m |
| Affichages LED | 1 diagnostic général, 10 état du canal, 2 Diagnostic de modules, 2 diagnostic par canal |
| Alimentation électrique max. par canal | 5 A réglables (charge résistive 20 W) |
| Séparation de potentiel canal - bus interne | Sorties - oui, en cas d’utilisation d’une alimentation intermédiaire |
| Nombre d'entrées | 2 |
| Entrées max. de courant résiduel par module (A) | 2 |
| Courbe caractéristique des sorties | IEC1131-T2 |
| Logique de commutation des sorties | NPN (à commutation négative), PNP (à commutation positive), Pilote push-pull |
| Sorties max. de courant résiduel par module (A) | 10 |
| Série | CPX |
| Type de produit | Module d'entrée/sortie |
