CPX-CTEL-2-M12-5POL-LK Interface électrique FESTO 2900543
Référence web : A700-D081992
Référence fabricant : 2900543
Référence fabricant : 2900543

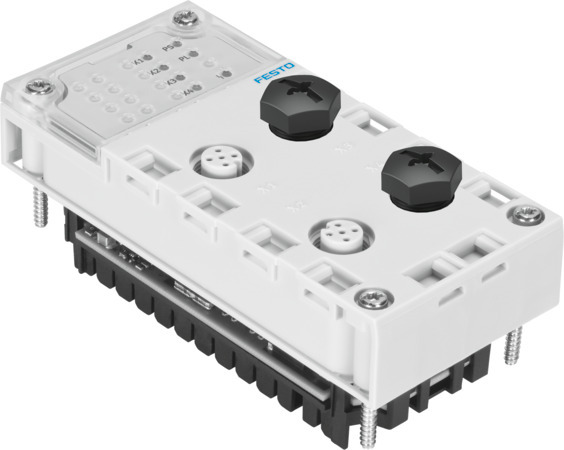

CPX-CTEL-2-M12-5POL-LK Interface électrique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | 2x connecteur femelle, 5 pôles, Codage A, M12 |
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PC, Renforcé de polyamide |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | (état après montage), 1 - faibles effets de corrosion |
| Température de stockage (GC) | -20, 70 |
| Plage de tension de service CC (V) | 18, 30 |
| Protocole | IO-Link |
| Dimensions l x L x H | (y compris module d'interconnexion), 50 mm x 107 mm x 55 mm |
| Séparation de potentiel canal - canal | non |
| IO-Link®, nombre de ports | 2 |
| IO-Link®, classe de port | A, B |
| IO-Link®, version du protocole | Maître V 1.0 |
| IO-Link®, mode de communication | COM1 (4,8 kbaud), COM2 (38,4 kbaud), COM3 (230,4 kbaud) |
| IO-Link®, largeur des données de process IN | paramétrable de 4/4 à 16/16 octets |
| IO-Link®, durée de cycle minimale | Min. 1 ms par octet de données de processus |
| Eléments de commande | Commutateur DIL |
| Paramétrage | Comportement de diagnostic, Failsafe par canal, Forçage par canal, Idle Mode par canal, Paramètres de module |
| Diagnostic | Court-circuit modules, Diagnostic orienté vers le module, Erreur de communication, Tension basse |
| Capacité maximale d'adresses d'entrées (AD) | 32 |
| Capacité maximale d'adresses de sorties (AD) | 32 |
| Consommation interne pour tension service nominale | Type 65 mA |
| IO-Link®, largeur des données des opérations OUT | paramétrable de 4/4 à 16/16 octets |
| Longueur de câble max. | 20 m |
| Affichages LED | Diagnostic général, PL : alimentation de puissance, PS : alimentation de l'électronique, alimentation des capteurs, X1 : état système port IO-Link 1, X1 : état système port IO-Link® 2 |
| Autonomie en cas de coupure de courant (MS) | 10 |
| Séparation de potentiel canal - bus interne | Oui, en cas d’alimentation intermédiaire |
| IO-Link®, courant de sortie | 1,6 A PL/port, 1,6 A PS/port |
| Série | CPX |
| Type de produit | Interface électrique |
