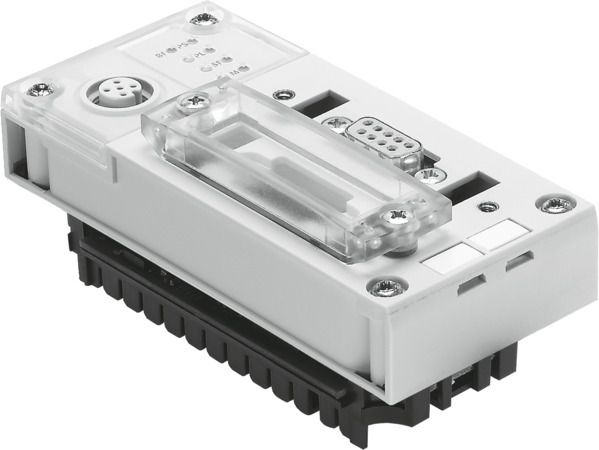

CPX-FB23-24 Nœud de bus FESTO 526176
Référence web : A700-D082018
Référence fabricant : 526176
Référence fabricant : 526176
CPX-FB23-24 Nœud de bus
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Nœud de bus CPX-FB23-24 Pour terminal électrique modulaire CPX. Dimensions (l x L x h)=(* (incluant les modules d'interconnexion), * 50 mm x 107 mm x 50 mm), Interface de bus de terrain=(* Connecteur femelle Sub-D, 9 pôles, * Connecteur Sub-D pour assemblage, * barrette de fixation vissé, IP20), Diagnostic spécique à l'appareil=(* Diagnostic orienté sur canal et module, * Modules de sous-tension, * Mémoire de diagnostic), Paramétrage=(* Comportement de diagnostic, * Réaction de sécurité intrinsèque, * Forçage de canaux, * Réglage du signal, * Paramètres du système), Fonctions additionnelles=(* Représentation de l'état du système via les données de processus, * Interface diagnostic supplémentaire pour terminaux de visualisation et de commande)
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Poids du produit (g) | 115 |
| Température ambiante (°C) | -5, 50 |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Température de stockage (°C) | -20, 70 |
| Matériau corps | PC, renforcé PA |
| Plage de tension de service CC (V) | 18, 30 |
| Tension de service nominale CC (V) | 24 |
| Dimensions (l x L x h) | (incluant les modules d'interconnexion), 50 mm x 107 mm x 50 mm |
| Vitesse de transmission | 156 ... 10000 kBit/s |
| Protocole | CC-Link |
| Affichage LED spécifique au bus | Error : erreur de communication, RD : Réception de données, Run : état de communication, SD : Envoi de données |
| Affichage LED spécifique au produit | M : Modify, paramétrage, PL : alimentation de charge, PS : alimentation de l'électronique, alimentation des capteurs, SF : erreur système |
| Eléments de commande | Commutateur DIL |
| Paramétrage | Comportement de diagnostic, Forçage de canaux, Paramètres du système, Réaction de sécurité intrinsèque, Réglage du signal |
| Volume d'adressage max. des entrées (Byte) | 14, 32, 64 |
| Volume d'adressage max. des sorties (Byte) | 14, 32, 64 |
| Fonctions additionnelles | Interface diagnostic supplémentaire pour terminaux de visualisation et de commande, Représentation de l'état du système via les données de processus |
| Consommation interne a la tension de service | Typ. 70 mA |
| Interface de bus de terrain | Connecteur Sub-D pour assemblage, Connecteur femelle Sub-D, 9 pôles, barrette de fixation vissé, IP20 |
| Diagnostic spécique à l'appareil | Diagnostic orienté sur canal et module, Modules de sous-tension, Mémoire de diagnostic |
| Note sur les sorties | 14 bit sur Ry (F23), 32 bit sur RWw (F23), 64 octets avec Ry, RWw (F24) |
| Note sur les entrées | 14 bit sur Rx (F23), 32 bit sur RWr (F23), 64 octets avec Rx, RWr (F24) |
| Série | CPX |
| Type de produit | Noeud de bus |
