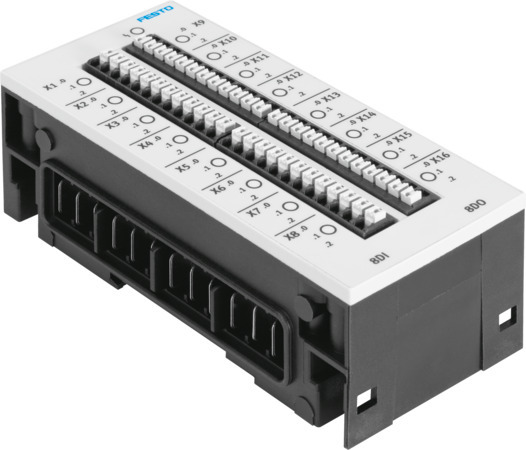

CPX-L-8DE-8DA-16-KL-3POL Module d'entrée/sortie|module d'I/O FESTO 572607
Référence web : A700-D082041
Référence fabricant : 572607
Référence fabricant : 572607
CPX-L-8DE-8DA-16-KL-3POL Module d'entrée/sortie|module d'I/O
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP20 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | (état après montage), 1 - faibles effets de corrosion |
| Température de stockage (GC) | -20, 70 |
| Certification | c UL - Recognized (OL) |
| Plage de tension de service CC (V) | 18, 30 |
| Nombre de sorties | 8 |
| Dimensions l x L x H | (y compris module d'interconnexion), 50 mm x 107 mm x 41 mm |
| Courbe caractéristique des entrées | IEC1131-T2, type 01 |
| Niveau de commutation | Signal 0 : <= 5 V, Signal 1: >= 15 V |
| Logique de commutation des entrées | PNP (à commutation positive) |
| 6295b1cd8272251fb8852a71648f3211 | 3 ms (0,1 ms, 10 ms, 20 ms paramétrables) |
| Séparation de potentiel canal - canal | non |
| Protection par fusibles (court-circuit) | Fusible électronique interne par canal |
| Paramétrage | Failsafe par canal, Forçage par canal, Idle Mode par canal, Réaction après court-circuit, Surveillance module, Temporisation anti-rebond à l'entrée, Temps de prolongation des signaux |
| Diagnostic | Court-circuit/surcharge par canal, Sous-tension sorties |
| Consommation interne pour tension service nominale | Type 15 mA |
| Affichages LED | 1 diagnostic général, 16 état du canal |
| Alimentation électrique max. par canal | 0,25 A (charge résistive 6 W) |
| Séparation de potentiel canal - bus interne | non |
| Nombre d'entrées | 8 |
| Entrées max. de courant résiduel par module (A) | 1.8 |
| Courbe caractéristique des sorties | IEC1131-T2 |
| Logique de commutation des sorties | PNP (à commutation positive) |
| Sorties max. de courant résiduel par module (A) | 2 |
| Série | CPX |
| Type de produit | Module d'entrée/sortie |
