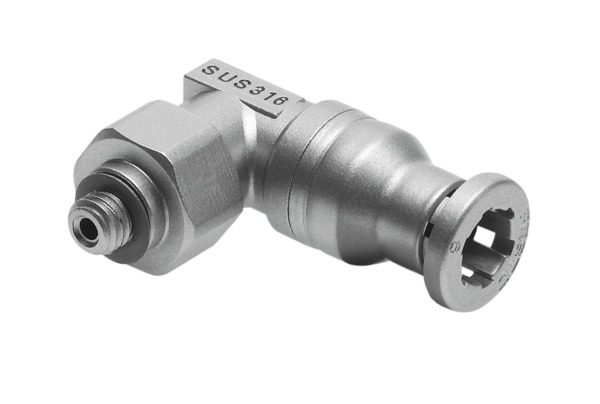

CRQSL-M5-4 Raccord coudé FESTO 162870
Référence : D2502800160
Référence web : A700-A263906
Référence fabricant : 162870
Référence web : A700-A263906
Référence fabricant : 162870
CRQSL-M5-4 Raccord coudé
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Raccord coudé CRQSL-M5-4 Raccord coudé CRQSL-M5-4 Version acier inoxydable; Forme coudée; Avec six pans extérieur; Filetage M5; Pour Ø extérieur de tuyau de 4 mm; Quantité par paquet 1 unité; Innocuité alimentaire
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -15, 120 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | acier inoxydable fortement allié |
| Structure de construction | Principe Push-pull |
| Position de montage | indifférent |
| Mode de fixation | Tête hexagonale, cote sur plats 10 |
| Diamètre nominal (MM) | 2 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-], Eau conforme à la déclaration du fabricant sur www.festo.com |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 4 - Effets de corrosion particulièrement forts |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Filetage M5 |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur de 4 mm |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1, 10, 145 |
| Couple de serrage nominal (NM) | 1.33 |
| Tolérance du couple de serrage nominal | ± 20 % |
| Matériau du tourillon vissé | Acier inoxydable fortement allié |
| Taille | Standard |
| Aptitude alimentaire | voir Informations complémentaires sur les matériaux |
| Type d'étanchéité sur le tourillon vissé | Anneau d'étanchéité |
| Modèle | Forme coudée |
| Taille de fût | 1 |
| Note concernant la pression de service | Eau : max. 0,6 MPa à max. 50 °C |
| Matériau du joint fileté | FPM, acier inoxydable fortement allié |
| Matériau du joint de tuyau | FPM |
| Matériau de la bague de démontage | Acier inoxydable fortement allié |
| Matériau collier de serrage | Acier fortement allié inoxydable |
| Lignes électriques utilisables | PFAN |
| Matériau de la bague d'appui | acier inoxydable fortement allié |
| Série | CRQSL |
| Type de produit | Raccord coudé |
