CRQSL-M5-6 Raccord coudé FESTO 162871

Référence : D2502800158
Référence web : A700-A263903
Référence fabricant : 162871

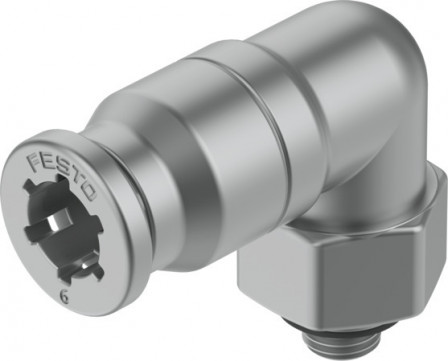

CRQSL-M5-6 Raccord coudé

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Raccord coudé CRQSL-M5-6 Raccord coudé CRQSL-M5-6 Version acier inoxydable; Forme coudée; Avec six pans extérieur; Filetage M5; Pour tuyau de Ø extérieur de 6 mm; Quantité par paquet 1 unité; Innocuité alimentaire

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-15, 120
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	acier inoxydable fortement allié
Structure de construction	Principe Push-pull
Position de montage	indifférent
Mode de fixation	Tête hexagonale, cote sur plats 12
Diamètre nominal (MM)	2
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-], Eau conforme à la déclaration du fabricant sur www.festo.com
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	4 - Effets de corrosion particulièrement forts
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	Filetage M5
Raccord pneumatique 2	pour tuyau de Ø extérieur de 6 mm
Pression de service sur la plage de température totale (PSI)	-0,095, -0,95, -13,775, 1, 10, 145
Couple de serrage nominal (NM)	1.33
Tolérance du couple de serrage nominal	± 20 %
Matériau du tourillon vissé	Acier inoxydable fortement allié
Taille	Standard
Aptitude alimentaire	voir Informations complémentaires sur les matériaux
Type d'étanchéité sur le tourillon vissé	Anneau d'étanchéité
Modèle	Forme coudée
Taille de fût	1
Note concernant la pression de service	Eau : max. 0,6 MPa à max. 50 °C
Matériau du joint fileté	FPM, acier inoxydable fortement allié
Matériau du joint de tuyau	FPM
Matériau de la bague de démontage	Acier inoxydable fortement allié
Matériau collier de serrage	Acier fortement allié inoxydable
Lignes électriques utilisables	PFAN
Matériau de la bague d'appui	acier inoxydable fortement allié
Série	CRQSL
Type de produit	Raccord coudé
