Accueil › CATALOGUES ›ELECTRICITE AUTOMATISMES ›AUTOMATISMES ET CONTROLE ›COMMANDES ›FESTO › Periphériques électriques › CTSL-D-16E-M8-3 Module d'entrée FESTO 1387363

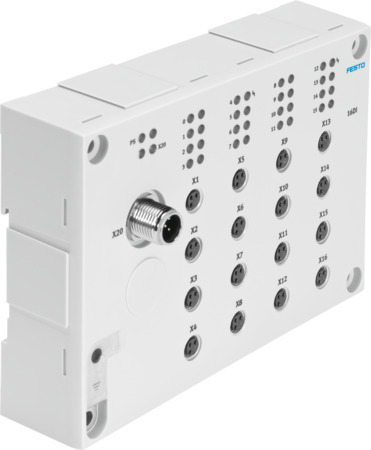

CTSL-D-16E-M8-3 Module d'entrée FESTO 1387363

Référence web : A700-D069744
Référence fabricant : 1387363

CTSL-D-16E-M8-3 Module d'entrée

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Documentations techniques

Fiches technique

Détails techniques

Raccord électrique	16x connecteur femelle, 3 pôles, M8
Tension de service nominale CC (V)	24
Degré de protection	IP65, IP67
Température ambiante (GC)	-5, 50
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Renforcé de polyamide
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM
Mode de fixation	au choix :, à rail symétrique, à trou débouchant
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Température de stockage (GC)	-20, 70
Certification	RCM Mark, c UL us - Listed (OL)
Matériau du couvercle	Renforcé de polyamide
Plage de tension de service CC (V)	18, 30
Certificat de l'organisme d'émission	UL E239998
Protocole	I-Port, IO-Link
Dimensions l x L x H	143 mm x 103 mm x 32 mm
Marquage KC	KC-CEM
Affichage LED spécifique au produit	- 1 PS tension de service électrique, 16 état du canal, 2 diagnostic collectif
Affichage LED spécifique au bus	X20: I-Port / IO-Link
Nombre maximal d’entrées	16
Vitesse de transmission	38,4 kBit/s, 230,4 kBit/s
25747f16de39899083f0ce8401304d64_MA	35
Protection contre l'inversion de polarité	Pour tension de service
Courbe caractéristique des entrées	IEC 1131-T2
Niveau de commutation	Signal 0 : <= 5 V, Signal 1 : >= 11 V
Logique de commutation des entrées	PNP (à commutation positive)
6295b1cd8272251fb8852a71648f3211	0,5 ms (3 ms, 10 ms, 20 ms paramétrables)
Courant résiduel max. par module (A)	1.2
Séparation de potentiel canal - canal	non
Protection par fusibles (court-circuit)	Protection électronique interne pour les fusibles pour chaque groupe
IO-Link®, technique de raccordement	Appareil à 5 pôles
IO-Link®, nombre de ports	1
IO-Link®, classe de port	B
IO-Link®, version du protocole	Appareil V 1.0
IO-Link®, mode de communication	COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link®, largeur des données de process IN	2 octets
IO-Link®, durée de cycle minimale	Appareil 3,2 ms
Série	CTSL
Type de produit	Module d'entrée
