DAPS-0060-090-R-F0305-CR Vérin oscillant FESTO 552871
Référence : D2505702085
Référence web : A700-A512202
Référence fabricant : 552871
Référence web : A700-A512202
Référence fabricant : 552871

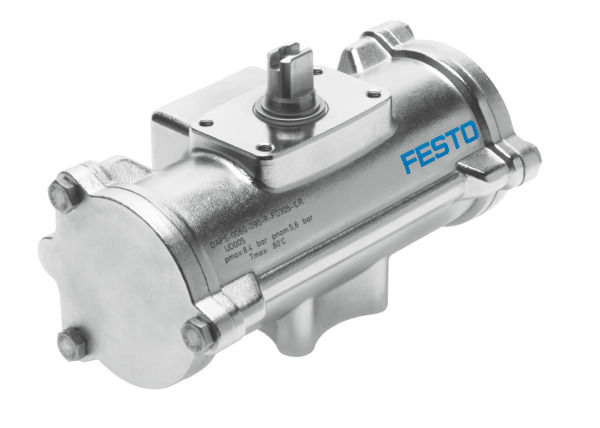

DAPS-0060-090-R-F0305-CR Vérin oscillant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin oscillant DAPS-0060-090-R-F0305-CR à double effet, raccordement de l'air selon VDI/VDE 3845 – possibilité de montage direct des distributeurs Namur, version en acier inoxydable. Taille de l'actionneur=0060, Plan de pose de flasque=(* F03, * F05), Angle d'oscillation=90 deg, Profondeur d'accouplement de l'arbre=12,1 mm, Raccord pneumatique conforme à la norme=ISO 5211
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | acier inoxydable fortement allié |
| Marquage CE (voir la déclaration de conformité) | selon la directive européenne relative à la protection antidéflagrante (ATEX) |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK EX |
| Symbole | 991265 |
| Structure de construction | Mécanisme à palonnier |
| Position de montage | indifférent |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 2.5, 8.4 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 3 - Effets de corrosion forts |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | FPM, NBR, PUR |
| Matériau du couvercle | Acier inoxydable fortement allié |
| Matériau de vis | acier inoxydable fortement allié |
| Amortissement | Pas d'amortissement |
| Détection de position | sans |
| Mode de fonctionnement | à double effet |
| Angle d’oscillation (DEG) | 90 |
| Certificat de l'organisme d'émission | TÜV Nord 212170801 |
| Pression de service nominale (BAR) | 5.6 |
| Matériau d'arbre | Acier inoxydable fortement allié |
| Référence matériau du boîtier | 1,4408 |
| Niveau d'intégrité de sécurité (SIL) | Le produit peut être utilisé dans SRP/CS jusqu'à SIL 2 High Demand, Le produit peut être utilisé en SRP/CS jusqu'au SIL 2 faible demande |
| Catégorie ATEX gaz | II 2G |
| Mode de protection contre l’inflammation gaz | Ex h IIC T6...T3 Gb X |
| Température ambiante Ex | -20 °C <= Ta <= +60 °C |
| Plan de pose des flasques | F03, F05 |
| Référence matériau d'arbre | 1,4301 |
| Catégorie ATEX poussière | II 2D |
| Mode de protection contre l'inflammation de poussière | Ex h IIIC T85°C...T200°C Db X |
| Taille du servovérin | 60 |
| Profondeur du connecteur d'arbre (MM) | 12,1 |
| Norme relative au raccord de vanne | ISO 5211 |
| Sens de fermeture | fermeture à droite |
| Le raccordement du distributeur est conforme à la norme | VDI/VDE 3845 (NAMUR) |
| Couple de torsion sous pression de service nominale et angle d’oscillation de 0° (NM) | 60 |
| Couple sous pression de service nominale et angle d’oscillation de 50° (NM) | 30 |
| Couple sous pression de service nominale et angle d’oscillation de 90° (NM) | 45 |
| Consommation d'air à 6 bar par cycle 0° angle de pivotement nominal-0 (L) | 1,96 |
| Connecteur d'arbre | T11 |
| Référence matériaux du couvercle | 1,4408 |
| Série | DAPS |
