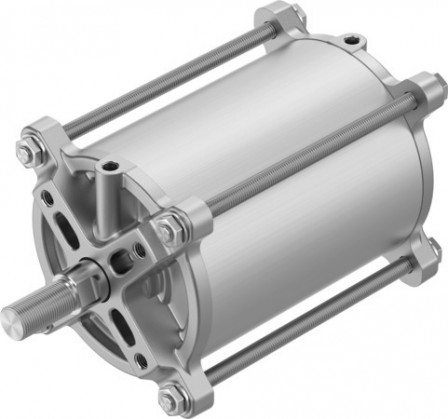

DFPC-125-125-D Vérin linéaire FESTO 8110774
Référence web : A700-D058155
Référence fabricant : 8110774
Référence fabricant : 8110774
DFPC-125-125-D Vérin linéaire
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Poids du produit (g) | 4310 |
| Conception | Piston, Tige de piston, Tirant, Tube de vérin |
| Position de montage | indifférent |
| Mode de fixation | Sur flasque selon ISO 5210, au choix :, avec goujon fileté |
| Pression de service (BAR) | 0.6, 8 |
| Raccord pneumatique | G1/8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -20, 80 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau couvercle | Aluminium coquillé |
| Matériau écrou | Acier fortement allié inoxydable |
| Pression de service MPa (MPa) | 0.06, 0.8 |
| Course (MM) | 125 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Diamètre de piston | 125 mm |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) | 7363 |
| Masse en mouvement à 0 mm de course (g) | 1059.6 |
| Poids supplémentaire par 10 mm de course (g) | 107.4 |
| Poids de base à 0 mm de course (g) | 2968.9 |
| Masse supplémentaire par 10 mm de course (g) | 38.9 |
| Matériau corps de vérin | Alliage d’aluminium anodisé |
| Energie d'impact en fin de course (J) | 1.1 |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N) | 7069 |
| Matériau joint racleur de tige de piston | TPE-U(PU) |
| Pression de service nominale (BAR) | 6 |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Operating pressure (psi) | 8.7, 116 |
| Matériau tirant | Acier fortement allié inoxydable |
| Plan de pose de flasque | F10 |
| Taille de l'actionneur | 125 |
| Raccord pneumatique conforme à la norme | ISO 5210 |
| Nominal operating pressure (MPa) | 0.6 |
| Nominal operating pressure (psi) (psi) | 87 |
| Matériau joints statiques | NBR |
| Consommation d'air pour 10 mm de course retour (l) | 0.825 |
| Consommation d'air pour 10 mm de course aller (l) | 0.859 |
| Série | DFPC |
