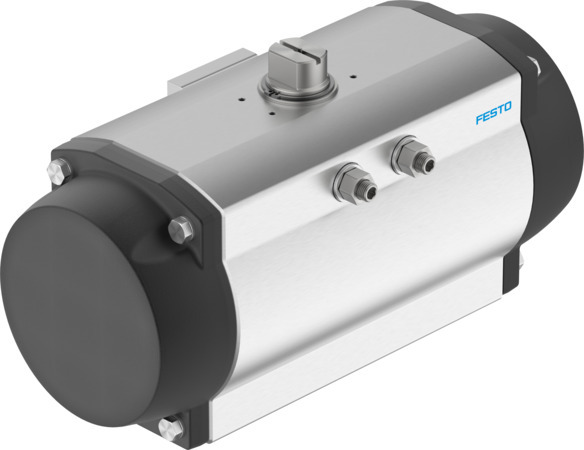

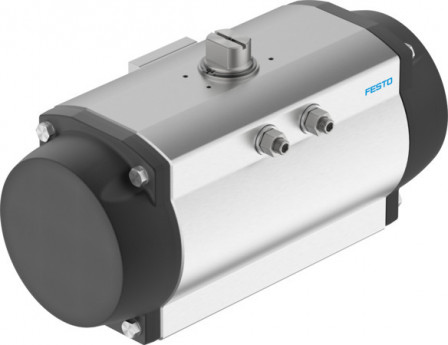

DFPD-1200-RP-90-RS45-F14-R3-C Vérin oscillant FESTO 8102898

Référence web : A700-D070264
Référence fabricant : 8102898

DFPD-1200-RP-90-RS45-F14-R3-C Vérin oscillant

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Documentations techniques

Fiches technique

Détails techniques

Poids du produit (g)	41240
Conception	Pignon/crémaillère
Position de montage	indifférent
Pression de service (BAR)	2, 8
Raccord pneumatique	G1/4
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 80
Note sur la matière	Conforme RoHS
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Marque CE (voir déclaration de conformité)	selon la directive européenne ATEX (atmosphère explosive)
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur), Point de rosée sous pression 10°C selon la température ambiante/température du fluide
Température de stockage (°C)	-20, 60
Matériau joints	NBR
Matériau corps	Alliage d’aluminium de corroyage, anodisé
Matériau embase	Alliage d’aluminium de corroyage, anodisé
Matériau couvercle	Aluminium moulé sous pression, traité
Pression de service MPa (MPa)	0.2, 0.8
Matériau vis	Acier fortement allié inoxydable
Mode de fonctionnement	à simple effet
Angle d'oscillation (deg)	90
Classification maritime	Voir certificat
Matériau came	Acier
Matériau piston	Aluminium moulé sous pression
Matériau palier	POM
Pression de service nominale (BAR)	4.5
Matériau arbre	Acier fortement allié inoxydable
Certificat entité exposante	DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19
Fonction de sécurité	Pilot valve in switching position Spring reset
Probabilité de défaillance par heure sur [1/h],	1.01e-007
PFD (Probabilité de défaillance lors d'une sollicitation)	0.00078
Certifié pour les fonctions de sécurité selon ISO 13849 et IEC 61508 (SIL)	Le produit peut être utilisé en SRP/CS jusqu'au SIL 2 faible demande, Up to SIL 3 in redundant architecture, jusqu'au mode exigence élevée SIL 1
Niveau d'intégrité de sécurité (SIL)	Le produit peut être utilisé en SRP/CS jusqu'au SIL 2 faible demande, Up to SIL 3 in redundant architecture, jusqu'au mode exigence élevée SIL 1
ATEX catégorie Gaz	II 2G
Protection contre les étincelles d'explosion de type Gaz	Ex h IIC T4 Gb X
Température ambiante antidéflagrante	-20°C <= Ta <= +80°C
ATEX catégorie Poussière	II 2D
Protection contre les étincelles d'explosion de type Poussière	Ex h IIIC T105°C Db X
Operating pressure (psi)	29, 116
Plan de pose de flasque	F14
Matériau ressort	Acier à ressort
Connexion pour positionneur et capteur de position conforme à la norme	VDI/VDE 3845 taille AA 3
Temps moyen avant défaillance dangereuse (MTTFd)	1126 years
Taille de l'actionneur	1200
Plage de réglage de fin de course à 0° (deg)	-5, 5
Profondeur d'accouplement de l'arbre (mm)	38
Raccord pneumatique conforme à la norme	ISO 5211
Sens de fermeture	fermeture à droite
Raccord de distributeur conforme à la norme	VDI/VDE 3845 (NAMUR)
Couple à la pression nominale et un angle d'oscillation de 0° (Nm)	608.6
Couple à pression nominale de fonctionnement avec angle de rotation de 90° (Nm)	376.8
Note relative au couple de torsion	Le couple de serrage de l'actionneur ne doit pas être supérieur au couple de torsion maximal autorisé dans la norme ISO 5211, par rapport à la taille de la bride de fixation et au coupleur.
Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° (l)	43.5
Raccordement d'arbre	T36
End-position adjusting range at nominal swivel angle (deg)	-5, 5
Couple de rappel par ressort avec un angle de rotation de 0° (Nm)	348.2
Couple du retour par ressort à 90° (Nm)	580
Component suitable for safety functions	Safety device
Nominal operating pressure (MPa)	0.45
Nominal operating pressure (psi) (psi)	65.25
Série	DFPD
