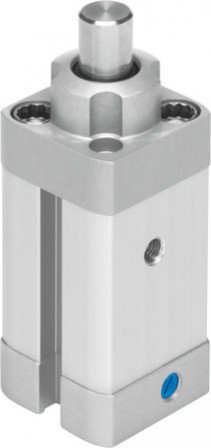

DFSP-16-10-PS-PA Vérin bloqueur FESTO 576060
Référence : H2505704769
Référence web : A700-A428448
Référence fabricant : 576060
Référence web : A700-A428448
Référence fabricant : 576060
DFSP-16-10-PS-PA Vérin bloqueur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991850 |
| Structure de construction | Piston, Tige de piston, Tube profilé |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, taraudé, à trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 2.8, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Course (MM) | 10 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | en traction, à simple effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Ø du piston | 16 mm |
| Sécurité anti-rotation/guidage | tige de piston ronde |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Matériau du tube de vérin | Alliage d'aluminium corroyé, Anodisé lisse |
| Matériau vis à embase | Acier fortement allié inoxydable |
| Fréquence de cycle max. (HZ) | 5 |
| Force transversale admissible lors de l'opération de commutation (N) | 147 |
| Force de choc admise sur la tige de piston sortie (N) | 880 |
| Matériau du rouleau | Acier galvanisé |
| Série | DFSP |
| Type de produit | Vérin bloqueur |
Produits similaires
| Conception | Variantes | Raccords alternatifs | Série | Pression de service (BAR) | Course (MM) | Position de montage | Mode de fixation | Raccord pneumatique | Fluide de service | Température ambiante (°C) | Note sur la matière | Classe de résistance à la corrosion KBK | Amortissement | Mode de fonctionnement | Diamètre de piston | Anti-rotation/guidage | Effort radial admissible durant la phase de commutation (N) | Temps de sortie (MS) | Type de produit | Permissible impact force on the advanced piston rod (N) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DFSP-16-10-DF-PA Vérin bloqueur FESTO 576064
Référence web : A700-D070592
|
Taraudage de la tige de piston | DFSP | 1, 10 | 10 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | à double effet | Vérin bloqueur | ||||||||||
DFSP-16-10-DS-PA Vérin bloqueur FESTO 576058
Référence web : A700-D070593
|
DFSP | 1, 10 | 10 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | à double effet | Vérin bloqueur | |||||||||||
DFSP-16-10-F-PA Vérin bloqueur FESTO 576062
Référence web : A700-A407970
Référence : C2505702350 |
Taraudage de la tige de piston | DFSP | 2.8, 10 | 10 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | en traction, à double effet | Vérin bloqueur | ||||||||||
DFSP-16-10-PF-PA Vérin bloqueur FESTO 576066
Référence web : A700-D070594
|
Taraudage de la tige de piston | DFSP | 2.8, 10 | 10 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | en traction, à simple effet | Vérin bloqueur | ||||||||||
DFSP-16-10-PS-PA Vérin bloqueur FESTO 576060
Référence web : A700-A428448
Référence : H2505704769 |
DFSP | 2.8, 10 | 10 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | en traction, à simple effet | Vérin bloqueur | |||||||||||
DFSP-16-10-S-PA Vérin bloqueur FESTO 576056
Référence web : A700-A601423
Référence : C2505703380 |
DFSP | 2.8, 10 | 10 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | en traction, à double effet | Vérin bloqueur | |||||||||||
|
DFSP-16-15-DF-PA Vérin bloqueur FESTO 576065
Référence web : A700-A360356
Référence : D2505701286 |
Taraudage de la tige de piston | DFSP | 1, 10 | 15 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | à double effet | Vérin bloqueur | ||||||||||
|
DFSP-16-15-DS-PA Vérin bloqueur FESTO 576059
Référence web : A700-D070595
|
DFSP | 1, 10 | 15 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | à double effet | Vérin bloqueur | |||||||||||
|
DFSP-16-15-F-PA Vérin bloqueur FESTO 576063
Référence web : A700-A373004
Référence : H2505704166 |
Taraudage de la tige de piston | DFSP | 2.8, 10 | 15 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | en traction, à double effet | Vérin bloqueur | ||||||||||
|
DFSP-16-15-PF-PA Vérin bloqueur FESTO 576067
Référence web : A700-D070596
|
Taraudage de la tige de piston | DFSP | 2.8, 10 | 15 | indifférent | au choix :, avec accessoires, taraudé, à trou débouchant | M5 | Air comprimé selon ISO8573-1:2010 [7:4:4] | P : Bagues/plaques d'amortissement élastiques des deux côtés | en traction, à simple effet | Vérin bloqueur |
