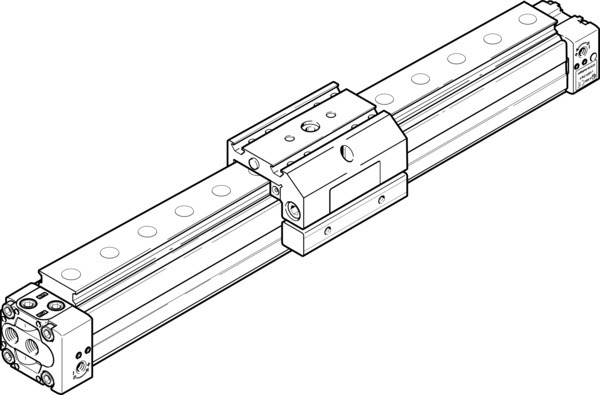

DGPL-25-1000-PPV-A-B-KF Vérin linéaire FESTO 526652
Référence : H2505700865
Référence web : A700-A165183
Référence fabricant : 526652
Référence web : A700-A165183
Référence fabricant : 526652
DGPL-25-1000-PPV-A-B-KF Vérin linéaire
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin linéaire DGPL-25-1000-PPV-A-B-KF pour détection sans contact, sans tige de piston, avec liaison mécanique entre le piston et le chariot et amortissement réglable aux deux fins de course. Course=1000 mm, Diamètre de piston=25 mm, Amortissement=(* PPV : amortissement pneumatique réglable des deux côtés, * YSR: Amortisseur, amortissement dur), Position de montage=indifférent, Guidage=Patin à billes
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium, Anodisé |
| Symbole | 991254 |
| Position de montage | indifférent |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 2, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | NBR, TPE-U (PU) |
| Matériau du couvercle | Aluminium moulé, Avec revêtement |
| Course (MM) | 1000 |
| Amortissement | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur |
| Détection de position | pour capteurs de proximité |
| Longueur d’amortissement (MM) | 18 |
| Mode de fonctionnement | à double effet |
| Guidage | Patin à billes |
| Ø du piston | 25 mm |
| Force théorique à 6 bar, avance (N) | 295 |
| Masse déplacée à 0 mm de course (G) | 600 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 53 |
| Poids de base à 0 mm de course (G) | 1520 |
| Force théorique sous 6 bar, recul (N) | 295 |
| Masse déplacée (G) | 600 |
| Raccords alternatifs | Voir dessin du produit |
| Principe d’entraînement | Solidaire (fente) |
| Série | DGPL |
| Type de produit | Vérin linéaire |
Produits similaires
| Conception | Anti-rotation/guidage | Matériau vis à embase | Série | Matériau corps de vérin | Taille | Pression de service (BAR) | Course (MM) | Mode de fixation | Raccord pneumatique | Fluide de service | Température ambiante (°C) | Classe de résistance à la corrosion KBK | Amortissement | Détection de position | Longueur d'amortissement (mm) | Mode de fonctionnement | Angle d'amortissement (deg) | Diamètre de piston | Energie d'impact en fin de course (J) | Filetage de tige de piston | Extrémité de tige de piston | Masse en mouvement à 0 mm de course (g) | Matériau couvercle | Type de produit | Pression de service MPa (MPa) | Theoretical torque at 0.6 MPa (6 bar, 87 psi) (Nm) | Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) | Matériau tige de piston | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DGPL-25-1000-PPV-A-B-KF Vérin linéaire FESTO 526652
Référence web : A700-A165183
Référence : H2505700865 |
DGPL | 2, 8 | 1000 | G1/8 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire | ||||||||||||||||||||
|
DGPL-25-250-PPV-A-B-KF Vérin linéaire FESTO 526649
Référence web : A700-A250339
Référence : B2505700230 |
DGPL | 2, 8 | 250 | G1/8 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire | ||||||||||||||||||||
|
DGPL-25-400-PPV-A-B-KF Vérin linéaire FESTO 526650
Référence web : A700-A126267
Référence : B2505700044 |
DGPL | 2, 8 | 400 | G1/8 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire | ||||||||||||||||||||
|
DGPL-25-500-PPV-A-B-KF Vérin linéaire FESTO 526651
Référence web : A700-A102894
Référence : D2505700037 |
DGPL | 2, 8 | 500 | G1/8 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire | ||||||||||||||||||||
DGPL-32-1000-PPV-A-B-KF Vérin linéaire FESTO 526660
Référence web : A700-A491486
Référence : C2505702886 |
DGPL | 2, 8 | 1000 | G1/8 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire | ||||||||||||||||||||
|
DGPL-32-250-PPV-A-B-KF Vérin linéaire FESTO 526657
Référence web : A700-D070785
|
DGPL | 2, 8 | 250 | G1/8 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire | ||||||||||||||||||||
|
DGPL-32-400-PPV-A-B-KF Vérin linéaire FESTO 526658
Référence web : A700-A217350
Référence : D2505700518 |
DGPL | 2, 8 | 400 | G1/8 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire | ||||||||||||||||||||
|
DGPL-32-500-PPV-A-B-KF Vérin linéaire FESTO 526659
Référence web : A700-A299121
Référence : H2505703099 |
DGPL | 2, 8 | 500 | G1/8 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire | ||||||||||||||||||||
|
DGPL-40-1000-PPV-A-B-KF Vérin linéaire FESTO 526668
Référence web : A700-A175147
Référence : H2505701063 |
DGPL | 1.5, 8 | 1000 | G1/4 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire | ||||||||||||||||||||
|
DGPL-40-250-PPV-A-B-KF Vérin linéaire FESTO 526665
Référence web : A700-A598099
Référence : H2505706640 |
DGPL | 1.5, 8 | 250 | G1/4 | Air comprimé selon ISO8573-1:2010 [7:-:-] | PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur | pour capteurs de proximité | à double effet | Vérin linéaire |
