DGSL-20-200-Y3A Mini-chariot FESTO 544029
Référence : H2505400056
Référence web : A700-A138456
Référence fabricant : 544029
Référence web : A700-A138456
Référence fabricant : 544029

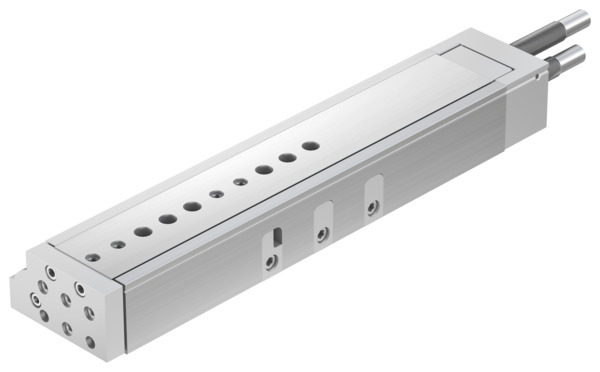

DGSL-20-200-Y3A Mini-chariot
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Mini-chariot DGSL-20-200-Y3A Pour détection de position, avec guidage a cage et a bille haute précision supportant de fortes charges et avec une tres haute reproductibilité, amortisseur hydraulique des deux côtés (Y3). Course=200 mm, Plage de fin de course ajustable/Longueur avant=132 mm, Plage de fin de course ajustable/Longueur arriere=42 mm, Diamètre de piston=25 mm, Mode de fonctionnement unité d'entraînement=Etrier
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991263 |
| Structure de construction | Chariot, Piston, Tige de piston, Étrier |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 1, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | HNBR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 200 |
| Amortissement | Y3: Amortisseur progressif des deux côtés |
| Détection de position | pour capteurs de proximité |
| Longueur d’amortissement (MM) | 17 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Guidage | Guidage par cage à billes |
| Ø du piston | 25 mm |
| Force théorique à 6 bar, avance (N) | 295 |
| Classe de salle blanche | Classe 7 selon ISO 14644-1 |
| Vitesse maximale max. (M/S) | 0,8 |
| Répétabilité | ±0,01 mm |
| Energie d’impact aux fins de course (NM) | 7 |
| Force théorique sous 6 bar, recul (N) | 247 |
| Masse déplacée (G) | 1807 |
| Force max. Fy (N) | 4600 |
| Force max. Fz (N) | 4600 |
| Couple max. Mx (NM) | 90 |
| Couple max. My (NM) | 80 |
| Couple max. Mz (NM) | 80 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Raccords alternatifs | Voir dessin du produit |
| Zone de fin de course/Longueur avant réglable (MM) | 132 |
| Zone de fin de course/longueur arrière réglable (MM) | 42 |
| Série | DGSL |
