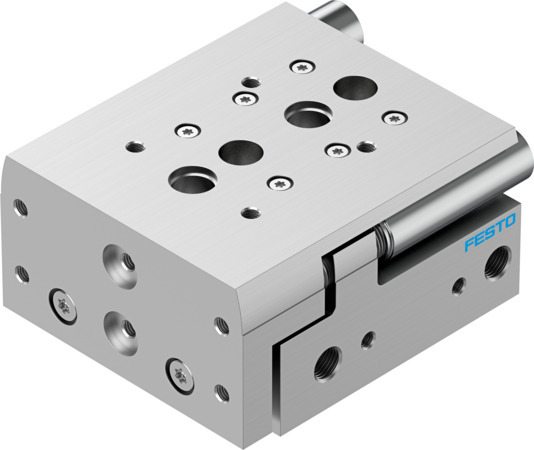

DGST-20-30-PA Mini-chariot FESTO 8085141
Référence : B2505400057
Référence web : A700-A623108
Référence fabricant : 8085141
Référence web : A700-A623108
Référence fabricant : 8085141
DGST-20-30-PA Mini-chariot
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991249 |
| Structure de construction | Chariot, Double piston, Tige de piston, Étrier |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Raccord pneumatique | G1/8 |
| Pression de service (PSI) | 0,1, 0,8, 1, 14,5, 8, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | HNBR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 30 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Longueur d’amortissement (MM) | 1,2 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Guidage | Guidage par cage à billes |
| Ø du piston | 20 mm |
| Force théorique à 6 bar, avance (N) | 377 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Vitesse maximale max. (M/S) | 0,8 |
| Répétabilité | <= 0,3 mm |
| Energie d’impact aux fins de course (J) | 0,35 |
| Force théorique sous 6 bar, recul (N) | 317 |
| Masse déplacée (G) | 527,5 |
| Force max. Fy (N) | 1110 |
| Force max. Fz (N) | 1110 |
| Couple max. Mx (NM) | 11 |
| Couple max. My (NM) | 12 |
| Couple max. Mz (NM) | 12 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Matériau du guidage | POM, TPE-E, acier fortement allié |
| Zone de fin de course/Longueur avant réglable (MM) | 30,1 |
| Zone de fin de course/longueur arrière réglable (MM) | 30,1 |
| Série | DGST |
