DNC-80-320-PPV Vérin normalisé FESTO 163456
Référence web : A700-D071499
Référence fabricant : 163456
Référence fabricant : 163456

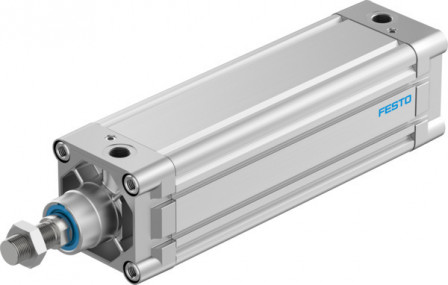

DNC-80-320-PPV Vérin normalisé
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin normalisé DNC-80-320-PPV selon ISO 15552, avec tube de vérin profilé et amortissement de fin de course réglable des deux côtés. Course=320 mm, Diamètre de piston=80 mm, Filetage de tige de piston=M20x1,5, Amortissement=PPV : amortissement pneumatique réglable des deux côtés, Position de montage=indifférent
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991232 |
| Structure de construction | Piston, Tige de piston, Tube profilé |
| Position de montage | indifférent |
| Mode de fixation | avec accessoires, taraudé |
| Raccord pneumatique | G3/8 |
| Pression de service (BAR) | 0.6, 12 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Conforme à la norme | ISO 15552 |
| Matériau du couvercle | Aluminium moulé sous pression, Avec revêtement |
| Course (MM) | 320 |
| Amortissement | PPV : amortissement pneumatique réglable des deux côtés |
| Détection de position | sans |
| Longueur d’amortissement (MM) | 32 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Ø du piston | 80 mm |
| Force théorique à 6 bar, avance (N) | 3016 |
| Filetage de la tige de piston | M20x1,5 |
| Extrémité de la tige de piston | Filetage |
| Masse déplacée à 0 mm de course (G) | 1131 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 38 |
| Poids de base à 0 mm de course (G) | 2790 |
| Poids additionnel par 10 mm de course (G) | 106 |
| Matériau du tube de vérin | Alliage d'aluminium corroyé, Anodisé lisse |
| Variantes | Tige de piston sur 1 côté |
| Energie d’impact aux fins de course (J) | 0,9 |
| Force théorique sous 6 bar, recul (N) | 2721 |
| Série | DNC |
| Type de produit | Vérin normalisé |
