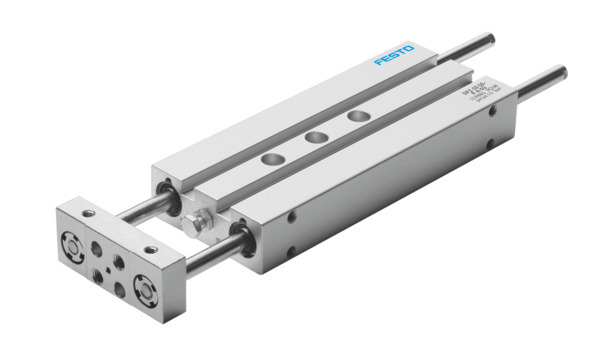

DPZ-10-25-P-A-KF-S2 Vérin à double piston FESTO 162007
Référence web : A700-D071672
Référence fabricant : 162007
Référence fabricant : 162007
DPZ-10-25-P-A-KF-S2 Vérin à double piston
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin à double piston DPZ-10-25-P-A-KF-S2 à deux tiges parallèles, pour détection sans contact, avec bagues élastiques d'amortissement aux fins de course. Course=25 mm, Zone/longueur de fin de course ajustable=10 mm, Diamètre de piston=10 mm, Mode de fonctionnement unité d'entraînement=Etrier, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991915 |
| Structure de construction | Guidage |
| Position de montage | indifférent |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 2.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | NBR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 25 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier de cémentation |
| Guidage | Patin à billes |
| Ø du piston | 10 mm |
| Force théorique à 6 bar, avance (N) | 60 |
| Variantes | Tige traversante |
| Energie d’impact aux fins de course (NM) | 0,08 |
| Force théorique sous 6 bar, recul (N) | 60 |
| Zone de fin de course/Longueur réglable (MM) | 10 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Raccords alternatifs | Voir dessin du produit |
| Série | DPZ |
| Type de produit | Vérin à double piston |
