DSM-32-270-P1-FW-A-B Vérin oscillant FESTO 566210
Référence web : A700-D072115
Référence fabricant : 566210
Référence fabricant : 566210

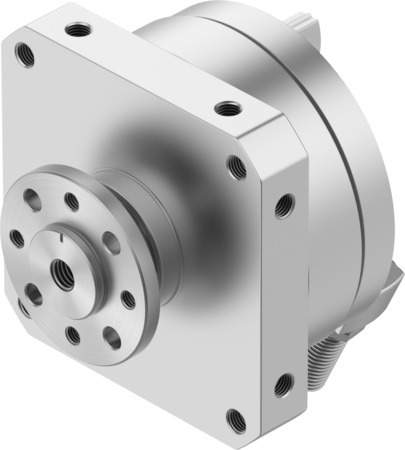

DSM-32-270-P1-FW-A-B Vérin oscillant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin oscillant DSM-32-270-P1-FW-A-B avec arbre à flasque, bagues/plaques d'amortissement élastiques des deux côtés avec butée fixe. Taille=32, Angle d'amortissement=6,5 deg, Plage de réglage angle d'oscillation=0 - 246 deg, Angle d'oscillation=0 - 246 deg, Amortissement=P1: Bagues/plaques d’amortissement élastiques des deux côtés avec butée fixe
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991265 |
| Structure de construction | Palette oscillante |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 1.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Taille | 32 |
| Matériau d'arbre d'entraînement | Acier, Nickelé |
| Amortissement | P1: Bagues/plaques d’amortissement élastiques des deux côtés avec butée fixe |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | Ã double effet |
| Angle d’amortissement (DEG) | 6,5 |
| Plage de réglage angle d’oscillation (DEG) | 0, 246 |
| Angle d’oscillation (DEG) | 0, 246 |
| Ajustement fin (DEG) | -6 |
| Fréquence d’oscillation max. sous 6 bar (HZ) | 2 |
| Force axiale max. (N) | 75 |
| Force radiale max. (N) | 200 |
| Couple de rotation théorique à 6 bar (NM) | 10 |
| Moment d'inertie de masse admis (KGY) | 0,075 |
| Série | DSM |
