DSM-T-8-180-P-FW Vérin oscillant FESTO 1564669
Référence web : A700-D072177
Référence fabricant : 1564669
Référence fabricant : 1564669

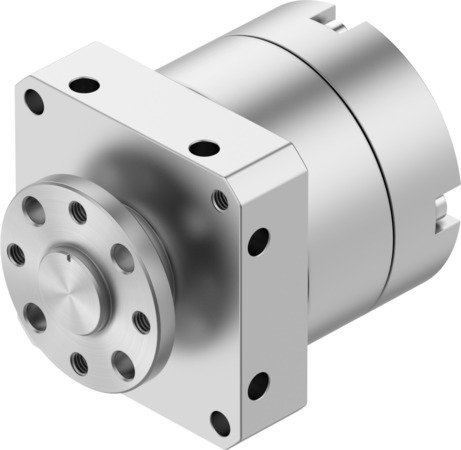

DSM-T-8-180-P-FW Vérin oscillant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium, Anodisé |
| Symbole | 991265 |
| Structure de construction | Palette oscillante |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Raccord pneumatique | M3 |
| Pression de service (BAR) | 4, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Taille | 08 |
| Matériau d'arbre d'entraînement | Acier inoxydable fortement allié |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | sans |
| Mode de fonctionnement | à double effet |
| Angle d’amortissement (DEG) | 0,5 |
| Angle d’oscillation (DEG) | 0, 180 |
| Fréquence d’oscillation max. sous 6 bar (HZ) | 3 |
| Couple de rotation théorique à 6 bar (NM) | 0,7 |
| Moment d'inertie de masse admis (KGY) | 0,0013 |
| Série | DSM |
