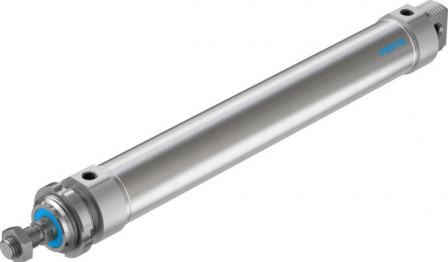

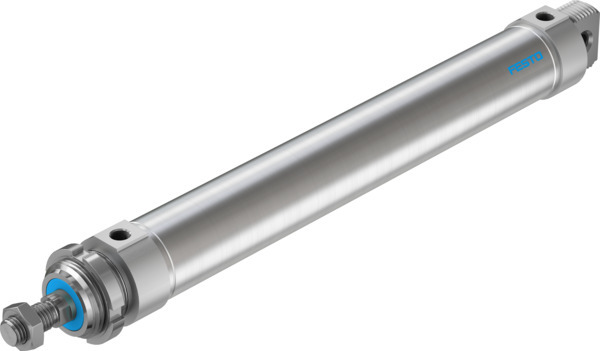

DSNU-50-320-PPS-A Vérin cylindrique FESTO 559324

Référence web : A700-D086883
Référence fabricant : 559324

DSNU-50-320-PPS-A Vérin cylindrique

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Vérin cylindrique DSNU-50-320-PPS-A avec un amortissement pneumatique auto ajusté en fin de course Course=320 mm, Diamètre de piston=50 mm, Filetage de tige de piston=M16x1,5, Amortissement=PPS : Amortissement de fin course pneumatique auto-ajustable, Position de montage=indifférent

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-20, 80
Conformité PWIS	VDMA24364-B1/B2-L
Symbole	992970
Structure de construction	Piston, Tige de piston, Tube de vérin
Position de montage	indifférent
Mode de fixation	avec accessoires
Raccord pneumatique	G1/4
Pression de service (BAR)	1, 10
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	NBR, TPE-U (PU)
Matériau du couvercle	Alliage d'aluminium corroyé
Course (MM)	320
Amortissement	PPS : Amortissement de fin course pneumatique auto-ajustable
Détection de position	pour capteurs de proximité
Longueur d’amortissement (MM)	20
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié
Ø du piston	50 mm
Force théorique à 6 bar, avance (N)	1178,1
Filetage de la tige de piston	M16 x 1,5
Matériau du tube de vérin	Acier inoxydable fortement allié
Force théorique sous 6 bar, recul (N)	989,6
Masse déplacée (G)	1213
Série	DSNU
Type de produit	Vérin cylindrique
