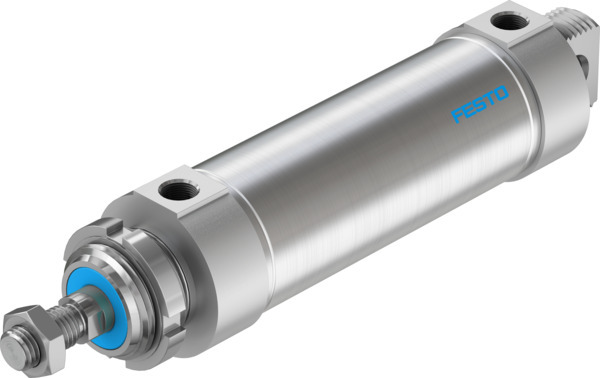

DSNU-63-125-PPV-A Vérin cylindrique FESTO 196055

Référence web : A700-D086890
Référence fabricant : 196055

DSNU-63-125-PPV-A Vérin cylindrique

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Vérin cylindrique DSNU-63-125-PPV-A pour détection de la position, avec amortissement en fin de course. Diverses possibilités de fixation, avec et sans éléments de fixation additionnels. Course=125 mm, Diamètre de piston=63 mm, Filetage de tige de piston=M16x1,5, Amortissement=PPV : amortissement pneumatique réglable des deux côtés, Position de montage=indifférent

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-20, 80
Conformité PWIS	VDMA24364-B1/B2-L
Symbole	991235
Structure de construction	Piston, Tige de piston, Tube de vérin
Position de montage	indifférent
Mode de fixation	avec accessoires
Raccord pneumatique	G3/8
Pression de service (BAR)	1, 10
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	NBR, TPE-U (PU)
Matériau du couvercle	Alliage d'aluminium corroyé
Course (MM)	125
Amortissement	PPV : amortissement pneumatique réglable des deux côtés
Détection de position	pour capteurs de proximité
Longueur d’amortissement (MM)	21
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié
Ø du piston	63 mm
Force théorique à 6 bar, avance (N)	1870,3
Filetage de la tige de piston	M16 x 1,5
Matériau du tube de vérin	Acier inoxydable fortement allié
Force théorique sous 6 bar, recul (N)	1681,9
Masse déplacée (G)	772
Série	DSNU
Type de produit	Vérin cylindrique
