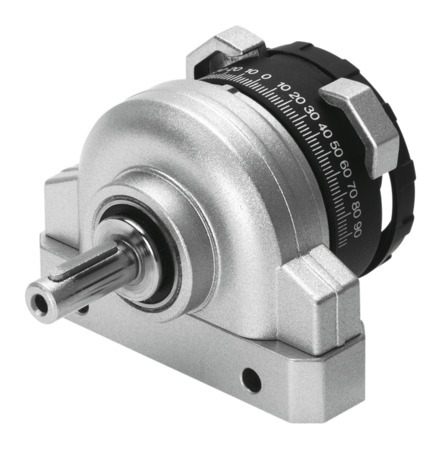

DSR-32-180-P Vérin oscillant FESTO 11912
Référence : 250570846
Référence web : A700-A078002
Référence fabricant : 11912
Référence web : A700-A078002
Référence fabricant : 11912
DSR-32-180-P Vérin oscillant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin oscillant DSR-32-180-P principe à palette, angle d'oscillation réglable en continu. Le système de butées étant indépendant de la palette, les forces sont absorbées par les butées et amorties par des plaquettes élastiques en plastique. Taille=32, Angle d'amortissement=1,2 deg, Plage de réglage angle d'oscillation=0 - 180 deg, Angle d'oscillation=0 - 180 deg, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Symbole | 991265 |
| Structure de construction | Palette oscillante |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 1.5, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Matériau joints d'étanchéité | NBR |
| Taille | 32 |
| Matériau d'arbre d'entraînement | Acier, Nickelé |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | sans |
| Mode de fonctionnement | à double effet |
| Angle d’amortissement (DEG) | 1,2 |
| Plage de réglage angle d’oscillation (DEG) | 0, 180 |
| Angle d’oscillation (DEG) | 0, 180 |
| Fréquence d’oscillation max. sous 6 bar (HZ) | 3 |
| Couple de rotation théorique à 6 bar (NM) | 10 |
| Série | DSR |
| Type de produit | Vérin oscillant |
