EAGF-V2-KF-32-200 Unité de guidage FESTO 2782818
Référence : C2505400164
Référence web : A700-A677291
Référence fabricant : 2782818
Référence web : A700-A677291
Référence fabricant : 2782818

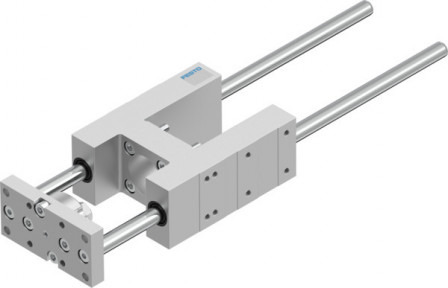

EAGF-V2-KF-32-200 Unité de guidage
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Unité de guidage EAGF-V2-KF-32-200 pour vérin électrique ESBF. Taille=32, Course=200 mm, Jeu axial=0 µm, Position de montage=indifférent, Guidage=Patin à billes
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Structure de construction | Guidage |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Taille | 32 |
| Course (MM) | 200 |
| Guidage | Patin à billes |
| Jeu axial d'inversion (MIM) | 0 |
| Masse déplacée (G) | 1084 |
| Force max. Fy (N) | 750 |
| Force max. Fy statique (N) | 1020 |
| Force max. Fz (N) | 750 |
| Force max. Fz statique (N) | 1020 |
| Couple max. Mx (NM) | 28 |
| Couple max. Mx statique (NM) | 38 |
| Couple max. My (NM) | 34 |
| Couple max. My statique (NM) | 46 |
| Couple max. Mz (NM) | 34 |
| Couple max. Mz statique (NM) | 46 |
| Force de déplacement (N) | 15 |
| Matériau d'élément de guidage | Acier traité |
| Matériau de plaque étrier | Acier |
| Centre de gravité de la masse déplacée pour 0 mm de course (MM) | 30 |
| Centre de gravité additionnel de la masse déplacée pour 10 mm de course (MM) | 4,1 |
| Série | EAGF |
| Type de produit | Unité de guidage |
