EGSC-BS-KF-25-75-6P Mini-chariot FESTO 8061280
Référence web : A700-D086562
Référence fabricant : 8061280
Référence fabricant : 8061280

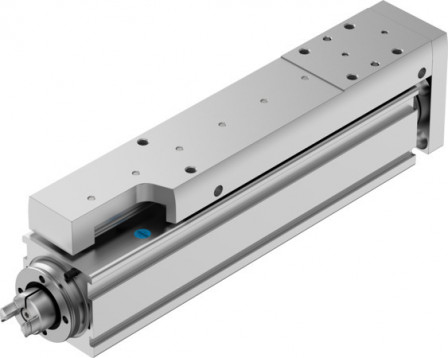

EGSC-BS-KF-25-75-6P Mini-chariot
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 992069 |
| Structure de construction | Mini-chariot électrique, avec vis à billes |
| Position de montage | indifférent |
| Mode de fixation | Avec goupille cylindrique, avec accessoires, avec douille de centrage, taraudé |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Facteur de marche | 100% |
| Taille | 25 |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Vitesse de rotation max. (PMI) | 4000 |
| Code d'interface, actionneur | V20 |
| Course utile (MM) | 75 |
| Poussée max. Fx (N) | 20 |
| Détection de position | pour capteurs de proximité |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Niveau de pression sonore (DBA) | 50 |
| Guidage | Patin à billes |
| Classe de salle blanche | Classe 9 selon ISO 14644-1 |
| Jeu axial d'inversion (MIM) | 150 |
| Diamètre de la vis (MM) | 6 |
| Pas de la vis (Y13) | 6 |
| Type de moteur | Moteur pas-à-pas, Servomoteur |
| Type de vis | Vis à billes |
| Accélération max. (MS2) | 15 |
| Vitesse maximale max. (M/S) | 0,4 |
| Répétabilité | ±0,015 mm |
| Force radiale max. au niveau arbre d'entraînement (N) | 30 |
| Valeur indicative de charge utile, horizontal (KG) | 2 |
| Valeur indicative de charge utile, verticale (KG) | 2 |
| Moment d'inertie JH par mètre de course (KGC) | 0,01507 |
| Moment d'inertie de masse JL par kg de charge utile (KGC) | 0,00912 |
| Moment d’inertie de masse JO (KGC) | 0,00144 |
| Masse déplacée à 0 mm de course (G) | 83 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 9 |
| Poids de base à 0 mm de course (G) | 176 |
| Poids additionnel par 10 mm de course (G) | 19 |
| Matériau d'écrou de broche | Acier à roulement |
| Matériau vis | Acier à roulement |
| Energie d’impact aux fins de course (MJ) | 0 |
| Force max. Fy (N) | 669 |
| Force max. Fz (N) | 669 |
| Couple max. Mx (NM) | 2 |
| Couple max. My (NM) | 2,1 |
| Couple max. Mz (NM) | 2,1 |
| Matériau de plaque étrier | Alliage d'aluminium corroyé, anodisé |
| Réserve de course (MM) | 0 |
| Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 1310 |
| Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 1310 |
| Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 5 |
| My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 4 |
| Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 4 |
| Constante d'avance (Y13) | 6 |
| Durée de vie de référence (KM) | 5000 |
| Matériau du guidage du chariot | Acier à roulement |
| Matériau de rail de guidage | Acier à roulement |
| Matériau du chariot | Alliage d'aluminium corroyé, Anodisé |
| Référencement | Bloc de butée fixe négatif, Bloc de butée fixe positif, Interrupteur référence |
| Note sur l'énergie d'impact au niveau des fins de course | A la vitesse maximale de la course de référence de 0,01 m/s |
| Capacité de charge dynamique du palier fixe (N) | 2810 |
| Capacité de charge dynamique du guidage linéaire (N) | 1310 |
| Capacité de charge dyn. de la vis à billes (N) | 1700 |
| Couple de marche à vide à la vitesse de positionnement maximale (NM) | 0,029 |
| Couple de marche à vide à la vitesse de positionnement minimale (NM) | 0,015 |
| Capacité de charge statique de la vis à billes (N) | 2600 |
| Capacité de charge statique du guidage linéaire (N) | 2440 |
| Capacité de charge statique du palier fixe (N) | 1340 |
| Intervalle d’entretien | Graissage à vie |
| Type de produit | Mini-chariot |
| Série | EGSC |
