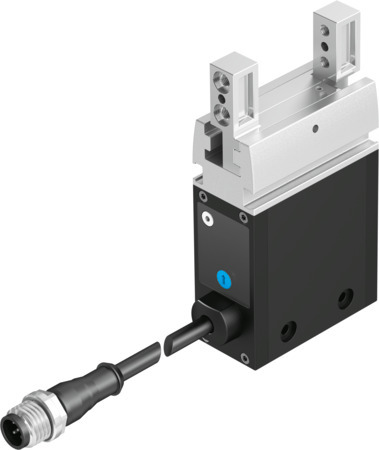

EHPS-16-A Pince à serrage parallèle FESTO 8070832
Référence : H2502100176
Référence web : A700-A519142
Référence fabricant : 8070832
Référence web : A700-A519142
Référence fabricant : 8070832
EHPS-16-A Pince à serrage parallèle
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | 5 pôles, Câble avec connecteur mâle, M12x1 |
| Tension de service nominale CC (V) | 24 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP40 |
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium anodisé |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 992258 |
| Structure de construction | Crémaillère/Pignon, Engrenage à vis sans fin, Forme en T, pince électrique |
| Position de montage | indifférent |
| Mode de fixation | Taraudage et douille de centrage, au choix :, avec trou débouchant et douille de centrage |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Certification | RCM Mark |
| Conforme à la norme | IEC 61010-1 |
| Taille | 16 |
| Aptitude à la production de batteries Li-ion | Les métaux contenant plus de 5 % de cuivre en masse sont exclus de l'utilisation. Sont exclus les circuits imprimés, les câbles, les connecteurs électriques et les bobines |
| Moment d’inertie de masse (KGC) | 0,78 |
| Détection de position | pour capteurs de proximité |
| Course par mors de pince (MM) | 10 |
| Précision de remplacement max. (MM) | 0,2 |
| Jeu angulaire max. du mors de pince ax, ay (DEG) | 0,4 |
| Jeu max. des mors de pince Sz (MM) | 0.05 |
| Symétrie en rotation (MM) | 0,2 |
| Répétabilité de la pince (MM) | 0,03 |
| Nombre de mors de pince | 2 |
| Mode d’entraînement | électrique |
| Fonction de la pince | Parallèle |
| Masse max. par doigt de pince externe (G) | 100 |
| Force max. sur le mors de pince Fz statique (N) | 200 |
| Couple max. sur le mors de pince Mx statique (NM) | 7 |
| Couple max. sur le mors de pince My statique (NM) | 4,4 |
| Couple max. sur le mors de pince Mz statique (NM) | 7 |
| Intervalle de relubrification des éléments de guidage (YUE) | 2 |
| Matériau mors de pince | Acier fortement allié inoxydable |
| Niveau de pression sonore (DBA) | 70 |
| Guidage | Guidage à palier lisse |
| Type de moteur | Servomoteur DC |
| Marquage KC | KC-CEM |
| Eléments de commande | Commutateur à enclenchement |
| Témoin de fonctionnement | LED |
| Consommation max. (A) | 1000 |
| Fréquence de cycle max. (HZ) | 1,1 |
| 2e919f2825eb803c7fc704461022c648_N | 154 |
| Type de produit | Pince à serrage parallèle |
| Série | EHPS |
