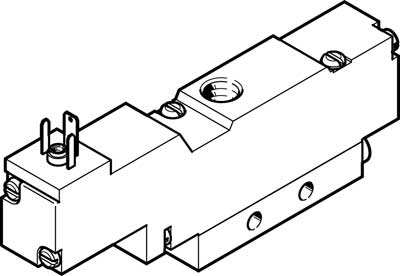

ELECTRODISTRIBUTEUR MEBH-3/2-1/8-B-110AC FESTO 173042
Référence : 250100282
Référence web : A700-A001257
Référence fabricant : 173042
Référence web : A700-A001257
Référence fabricant : 173042
électrodistributeur MEBH-3/2-1/8-B-110AC avec bobine et commande manuelle auxiliaire, sans connecteur. Fonction de distributeur=3/2 monostable, fermé, Mode d'actionnement=électrique, Largeur=17,8 mm, Débit nominal normal=600 l/min, Pression de service=2 - 8 bar
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Connexion électrique | Brochage type C selon EN 175301-803, Connecteur mâle, Parallélépipédique, à EN 175301-803 |
| Degré de protection | IP65 |
| Poids du produit (g) | 105 |
| Conception | Piston tiroir |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 5 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Pression de service (BAR) | 2, 8 |
| Fonction d'échappement | réglable |
| Type de rappel | Ressort mécanique |
| Type de commande | piloté |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (°C) | -5, 50 |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Marque CE (voir déclaration de conformité) | selon la directive européenne sur les équipements basse tension |
| Débit nominal normal (l/min) | 600 |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Largeur (MM) | 17.8 |
| Alimentation en air de pilotage | interne |
| Temps de commutation Arrêt (ms) | 28 |
| Temps de commutation Marche (ms) | 10 |
| Température de stockage (°C) | -20, 40 |
| Fluide de commande | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Matériau joints | HNBR, NBR |
| Matériau corps | Aluminium moulé sous pression |
| Dimension modulaire (MM) | 18 |
| Commande manuelle auxiliaire | avec accessoires, bistable |
| Valeur b | 0.36 |
| Agrément | c UL us - Recognized (OL) |
| Valeur C (l/sbar) | 2.55 |
| Caractéristiques de bobine | 110 V CA: 50/60 Hz, puissance d'appel 3 VA, puissance de maintien 2,4 VA |
| Facteur de marche | 100% |
| Niveau de pression sonore (dB(A)) | 75 |
| Overlap | Positive overlap |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Raccord d'échappement de pilotage 82/84 | M5 |
| Série | MEBH |
