ELFC-KF-32-200 Axe de guidage FESTO 8062797
Référence web : A700-D072667
Référence fabricant : 8062797
Référence fabricant : 8062797

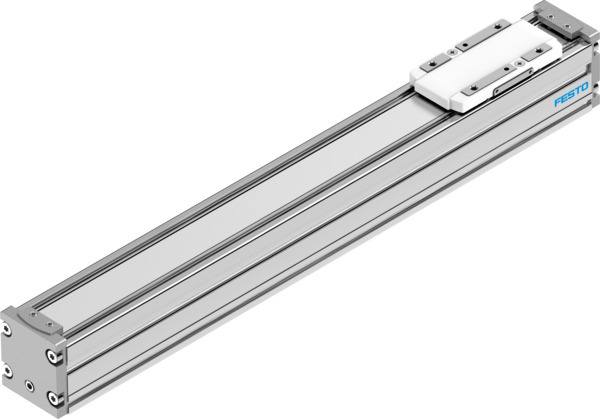

ELFC-KF-32-200 Axe de guidage
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Symbole | 992984 |
| Structure de construction | Guidage |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Facteur de marche | 100% |
| Taille | 32 |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Course utile (MM) | 200 |
| Détection de position | Pour capteur de proximité, pour capteurs inductifs |
| Guidage | Patin à billes |
| Classe de salle blanche | Classe 7 selon ISO 14644-1 |
| Matériau profilé | Alliage d’aluminium de corroyage, anodisé |
| Accélération max. (MS2) | 15 |
| Vitesse maximale max. (M/S) | 1,5 |
| Poids de base à 0 mm de course (G) | 168 |
| Poids additionnel par 10 mm de course (G) | 11 |
| Masse déplacée (G) | 61 |
| Force max. Fy (N) | 150 |
| Force max. Fz (N) | 300 |
| Couple max. Mx (NM) | 1,3 |
| Couple max. My (NM) | 1,1 |
| Couple max. Mz (NM) | 1,1 |
| Force de déplacement (N) | 2 |
| Moments d'inertie de surface 2e degré Iy (Y12) | 38000 |
| Moments d'inertie de surface 2e degré Iz (Y12) | 45000 |
| Force Fy max. axe total (N) | 150 |
| Force Fz max. axe total (N) | 300 |
| Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 1310 |
| Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 1310 |
| Moment Mx max. axe total (NM) | 1,3 |
| Moment My max. axe total (NM) | 1,1 |
| Moment Mz max. axe total (NM) | 1,1 |
| Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 5 |
| My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 4 |
| Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 4 |
| Moment d'inertie de torsion lt (Y12) | 1770 |
| Durée de vie de référence (KM) | 5000 |
| Matériau de la culasse arrière | Aluminium moulé sous pression, peint |
| Matériau du guidage du chariot | Acier |
| Matériau de rail de guidage | Acier |
| Matériau du chariot | Aluminium moulé sous pression |
| Intervalle d’entretien | Graissage à vie |
| Fléchissement dynamique (charge en mouvement) | 0,05 % de la longueur de l'axe, maximum 0,5 mm |
| Fléchissement statique (charge immobile) | 0,1 % de la longueur de l'axe |
| Matériau bande protectrice | Acier fortement allié inoxydable |
| Type de produit | Axe de guidage |
| Série | ELFC |
