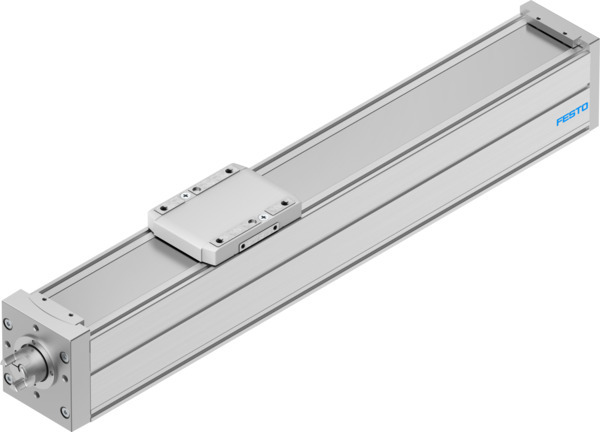

ELGC-BS-KF-80-400-16P Axe à vis à billes FESTO 8061501
Référence web : A700-D072733
Référence fabricant : 8061501
Référence fabricant : 8061501
ELGC-BS-KF-80-400-16P Axe à vis à billes
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Symbole | 991211 |
| Structure de construction | Axe linéaire électrique, avec vis à recirculation de billes |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Température de stockage (GC) | -20, 60 |
| Facteur de marche | 100% |
| Taille | 80 |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Vitesse de rotation max. (PMI) | 3750 |
| Code d'interface, actionneur | T46 |
| Course utile (MM) | 400 |
| Poussée max. Fx (N) | 350 |
| Détection de position | Pour capteur de proximité, pour capteurs inductifs |
| Guidage | Patin à billes |
| Classe de salle blanche | Classe 7 selon ISO 14644-1 |
| Matériau profilé | Alliage d’aluminium de corroyage, anodisé |
| Jeu axial d'inversion (MM) | 150 |
| Diamètre de la vis (MM) | 16 |
| Pas de la vis (Y13) | 16 |
| Type de moteur | Moteur pas-à-pas, Servomoteur |
| Type de vis | Vis à billes |
| Accélération max. (MS2) | 15 |
| Vitesse maximale max. (M/S) | 1 |
| Répétabilité | ±0,01 mm |
| Force radiale max. au niveau arbre d'entraînement (N) | 500 |
| Moment d'inertie JH par mètre de course (KGC) | 0,35257 |
| Moment d'inertie de masse JL par kg de charge utile (KGC) | 0,064846 |
| Moment d’inertie de masse JO (KGC) | 0,07856 |
| Poids additionnel par 10 mm de course (G) | 88 |
| Matériau d'écrou de broche | Acier |
| Matériau vis | Acier |
| Energie d’impact aux fins de course (MJ) | 0,002 |
| Masse déplacée (G) | 978 |
| Force max. Fy (N) | 900 |
| Force max. Fz (N) | 2700 |
| Couple max. Mx (NM) | 59,8 |
| Couple max. My (NM) | 56,2 |
| Couple max. Mz (NM) | 56,2 |
| Réserve de course (MM) | 0 |
| Moments d'inertie de surface 2e degré Iy (Y12) | 1370000 |
| Moments d'inertie de surface 2e degré Iz (Y12) | 1660000 |
| Force Fy max. axe total (N) | 900 |
| Force Fz max. axe total (N) | 2700 |
| Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 20400 |
| Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 20400 |
| Moment Mx max. axe total (NM) | 59,8 |
| Moment My max. axe total (NM) | 56,2 |
| Moment Mz max. axe total (NM) | 56,2 |
| Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 220 |
| My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 207 |
| Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 207 |
| Moment d'inertie de torsion lt (Y12) | 90500 |
| Constante d'avance (Y13) | 16 |
| Durée de vie de référence (KM) | 5000 |
| Matériau de la culasse arrière | Aluminium moulé sous pression, peint |
| Matériau de la culasse d'actionneur | Aluminium moulé sous pression, verni |
| Matériau du guidage du chariot | Acier |
| Matériau de rail de guidage | Acier |
| Matériau du chariot | Aluminium moulé sous pression |
| Note sur l'énergie d'impact au niveau des fins de course | A la vitesse maximale de la course de référence de 0,01 m/s |
| Couple de marche à vide à la vitesse de positionnement maximale (NM) | 0.396 |
| Couple de marche à vide à la vitesse de positionnement minimale (NM) | 0.095 |
| Intervalle d’entretien | Graissage à vie |
| Distance entre la surface du chariot et le centre du guidage (MM) | 72,5 |
| Fléchissement dynamique (charge en mouvement) | 0,05% de la longueur de l'axe, maximum 0,5 mm |
| Fléchissement statique (charge immobile) | 0,1 % de la longueur de l'axe |
| Matériau bande protectrice | Acier fortement allié inoxydable |
| Type de produit | Axe à vis à billes |
| Série | ELGC |
