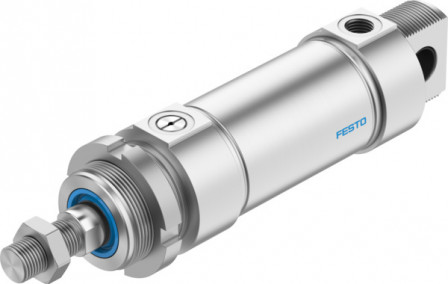

ESNU-50-50-P-A Vérin cylindrique FESTO 196384

Référence web : A700-D090851
Référence fabricant : 196384

ESNU-50-50-P-A Vérin cylindrique

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Vérin cylindrique ESNU-50-50-P-A selon DIN ISO 6432 pour détection sans contact. Diverses possibilités de fixation, avec et sans éléments de fixation additionnels. Avec bagues d'amortissement élastiques aux fins de course. Course=50 mm, Diamètre de piston=50 mm, Filetage de tige de piston=M16x1,5, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-20, 80
Conformité PWIS	VDMA24364-B1/B2-L
Symbole	991729
Structure de construction	Piston, Tige de piston, Tube de vérin
Position de montage	indifférent
Mode de fixation	avec accessoires
Raccord pneumatique	G1/4
Pression de service (BAR)	1.2, 10
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	NBR, TPE-U (PU)
Matériau du couvercle	Alliage d'aluminium corroyé
Course (MM)	50
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	en poussée, à simple effet
Matériau tige de piston	Acier fortement allié
Ø du piston	50 mm
Force théorique à 6 bar, avance (N)	1072,8
Filetage de la tige de piston	M16 x 1,5
Masse déplacée à 0 mm de course (G)	413
Poids additionnel de la masse déplacée par 10 mm de course (G)	25
Poids de base à 0 mm de course (G)	1087
Poids additionnel par 10 mm de course (G)	40
Matériau du tube de vérin	Acier inoxydable fortement allié
Force théorique sous 6 bar, recul (N)	60
Masse déplacée (G)	538
Force de rappel pour tige de piston rentrée (N)	60
Série	ESNU
Type de produit	Vérin cylindrique
