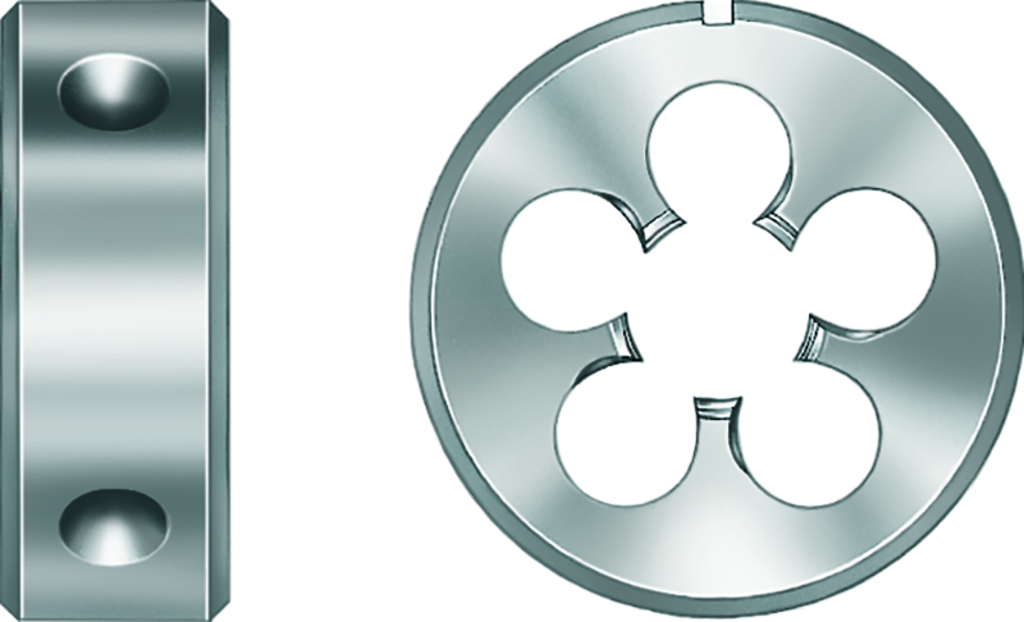

Filière WALTER 63000-UNF10
Référence web : I994-B688158
Référence fabricant : 63000-UNF10
Référence fabricant : 63000-UNF10
Filière
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Filière • Protocut® • classe de tolérance du filet 2A • type de chanfrein de filetage 1.75xP • UNF #10-32
Détails techniques
| 85eeb9e1fd7602751cf03eb612d19089_mm | 20 |
| Longueur fonctionnelle l1 (mm) | 7 |
| ac0134902a2bac73325a4fc1ba7923dc_EA | 4 |
| Désignation d'outil Désignation | 63000 |
| 82ca2474cde3c3287e5e7651984d3344_mm | 4,8 |
| 82ca2474cde3c3287e5e7651984d3344 | UNF #10-32 |
| 0352f392d489938441da3a8fe693d7a0 | 32 |
| 00d4c45ba52004507daa9df3919a752a_mm | 4,926 |
| 0ff18ef92f8d5972251b12f336e9d22e_mm | 7 |
| Classification par image BLD | 5 |
| Type d'attachement de base, du côté de machine C11 | SEH |
| Forme d'attachement, du côté de la machine C12 | 1 |
| Version d'attachement, du côté de la machine C14 | 0 |
| Genre d'attachement, du côté de la machine C15 | 5 |
| Taille d'attachement de base du côté de machine C2 | 200 |
| Diamètre d'attachement du côté de la machine C3 (mm) | 20 |
| Tolérance ISO du diamètre d'attachement du côté de la machine C31 | f1 |
| Nombre de goujures D1 | 4 |
| Masse (poids) D7 (kg) | 0,014 |
| Direction de coupe F1 | R |
| d9996f5a73d47478ee5ba6717d332198 | W-1.7 |
| Désignation normée du matériau de coupe, application principale H11 | - |
| Désignation du matériau de coupe du fabricant H3 | UNBESCHICH |
| Version de l'outil (code du matériau du corps de l'outil) H4 | S |
| Revêtement/surface H5 | unbeschichtet |
| Norme J1 | EN 22568 |
| Identification du numéro de commande J21 | 63000-UNF10 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, du côté de la machine J6 | SEH01G2000f$10 |
| Puce J7 | 0 |
| Procédé d'usinage J8 | EGA |
| Numéro standard Caractéristique NSM | DIN4000-80 |
