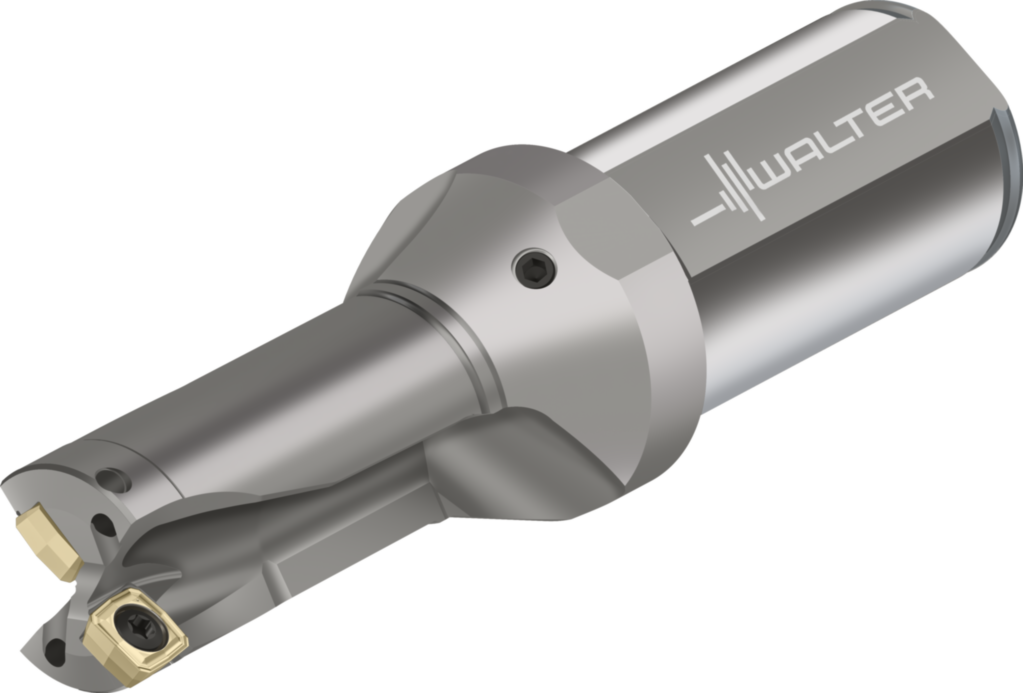

Foret à plaquettes amovible WALTER D3120-02-22.00F25-P22
Référence web : I994-B688340
Référence fabricant : D3120-02-22.00F25-P22
Référence fabricant : D3120-02-22.00F25-P22
Foret à plaquettes amovible
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Foret à plaquettes amovible D3120 • Drion·tec™ • 2xD • Queue cylindrique avec méplat • métrique • Dc=22mm
Détails techniques
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 1 |
| Nombre de plaquettes amovibles - périphériques Nb. de plaqu. (mm) | 1 |

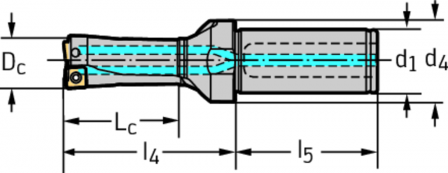

| Diamètre de coupe Dc (mm) | 22 |
| Diamètre de liaison d1 (mm) | 25 |
| Diamètre de bride d4 (mm) | 32 |
| Longueur max. en porte-à-faux l4 (mm) | 69 |
| Longueur de queue l5 (mm) | 56 |
| Longueur d'arête de coupe Lc (mm) | 44 |
| Désignation d'outil Désignation | D3120-02-22.00F25-P22 |
| Possibilité de plaquettes amovibles - côté frontal Type | P284 . S-2N- .. |
| Possibilité de plaquettes amovibles - périphériques Type (°) | P284 . S-2N- .. |
| Poids Poids (kg) | 0,34 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 87,9 |
| Angle d'inclinaison LAMS (°) | 0 |
| Longueur fonctionnelle LF (mm) | 68,1 |
| Longueur de queue LS (mm) | 56 |
| Longueur de serrage LSC (mm) | 56 |
| Longueur utile LU (mm) | 44 |
| nombre des possibilités d'utilisation NOI (kg) | 50 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 125 |
| Longueur de porte-à-faux OHX (mm) | 69 |
| Angle de rotation phi PHI (°) | 0 |
| Distance coin de coupe par rapport à la pointe de coupe PL (mm) | 0,9 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 8900 |
| Forme de plaquette SC | S |
| Norme STDNO | - |
| Classification par image TSYC | D3120-02-F-PG2 |
| Rapport diamètre-longueur ULDR | 2 |
| Masse (poids) WT (kg) | 0,345 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -68,1 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Désignation de la plaquette de coupe, arête extérieure, 1er étage J52 | P2840S-2N-A57 |
| Code de connexion, du côté de la machine J6 | ZYL11G2500h$06 |
| Puce J7 | 0 |
| Procédé d'usinage J8 | BVB |
| Numéro standard Caractéristique NSM | DIN4000-86 |
