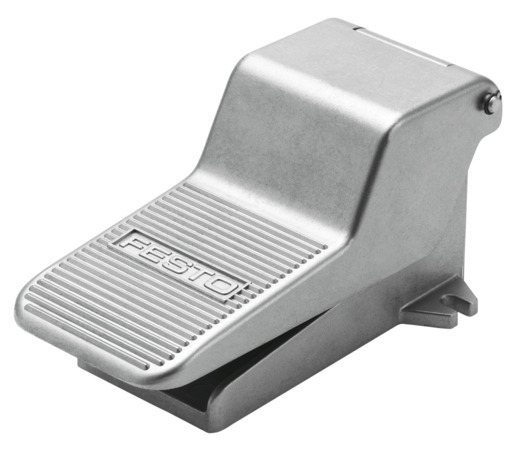

FPB-3-1/4 Distributeur à pédale verrouillable FESTO 526984
Référence : H2501000037
Référence web : A700-A109280
Référence fabricant : 526984
Référence web : A700-A109280
Référence fabricant : 526984
FPB-3-1/4 Distributeur à pédale verrouillable
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur à pédale verrouillable FPB-3-1/4 verrouillable Fonction de distributeur=3/2 bistable, Mode d'actionnement=manuel, Débit nominal normal=550 l/min, Pression de service=-0,95 - 10 bar, Conception=Siège plat
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991275 |
| Force d’actionnement (N) | 31,5 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | manuel |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 7 |
| Fonction de distributeur | 3/2 bistable |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0.95, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 550 |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Matériau joints d'étanchéité | NBR |
| Série | FPB |
| Type de produit | Distributeur à pédale verrouillable |
Produits similaires
| Série | Matériau joints | Matériau corps | Raccord pneumatique 4 | Matériau levier | Couple (Nm) | Conception | Mode d'actionnement | Principe d'étanchéité | Mode de fixation | Diamètre nominal (MM) | Fonction de distributeur | Sens d'écoulement | Type de rappel | Type de commande | Fluide de service | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Pression de commande (bar) | Raccord pneumatique 5 | Force de déverrouillage (N) | Force transversale max. sur l'actionneur (N) | Limite de course max. (dure) (MM) | Vistesse max. d'actionnement pour mouvement latéral (m/s) | Chevauchement | Pression de service MPa (MPa) | Couple de déverrouillage (NM) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VHER-H-B43E-B-G12 Distributeur à poignée FESTO 3192068
Référence web : A700-A313728
Référence : C2501000390 |
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
VHER-H-B43U-G12 Distributeur à poignée FESTO 3192071
Référence web : A700-D094705
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-H-B43U-B-G12 Distributeur à poignée FESTO 3192072
Référence web : A700-D094702
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
VHER-P-H-B43C-G12 Distributeur à poignée FESTO 3192074
Référence web : A700-A532471
Référence : C2501000774 |
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, fermé | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
VHER-P-H-B43C-B-G12 Distributeur à poignée FESTO 3192075
Référence web : A700-D094708
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, fermé | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43E-G12 Distributeur à poignée FESTO 3192076
Référence web : A700-D094710
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43E-B-G12 Distributeur à poignée FESTO 3192077
Référence web : A700-D094709
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43U-G12 Distributeur à poignée FESTO 3192082
Référence web : A700-D094719
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43U-B-G12 Distributeur à poignée FESTO 3192084
Référence web : A700-D094715
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43C-M5 Distributeur à poignée FESTO 3410679
Référence web : A700-A447164
Référence : H2501001424 |
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 4 | 4/3, fermé | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | M5 |
