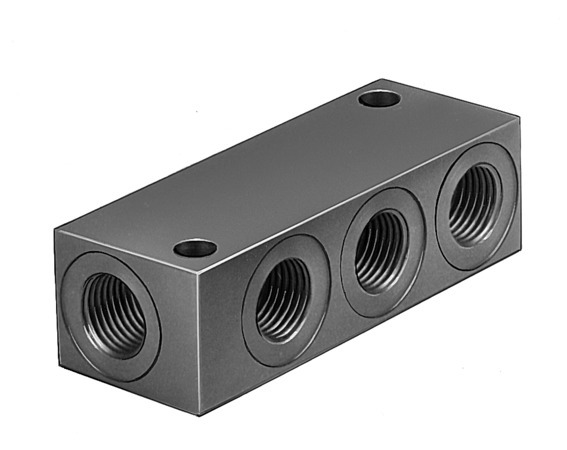

FR-4-1/8-B Bloc de distribution FESTO 6701
Référence : 250100081
Référence web : A700-A071788
Référence fabricant : 6701
Référence web : A700-A071788
Référence fabricant : 6701
FR-4-1/8-B Bloc de distribution
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Bloc de distribution FR-4-1/8-B Bloc de distribution FR-4-1/8-B Forme cubique; 3 sorties; Taraudage G1/8; Taraudage G1/8; Aluminium moulé sous pression
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 8.6 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Taraudage G1/8 |
| Raccord pneumatique 2 | Taraudage G1/8 |
| Pression de service sur la plage de température totale (BAR) | 0, 16 |
| Nombre de sorties | 3 |
| Nombre d'alimentations | 1 |
| Série | FR |
| Type de produit | Bloc de distribution |
