Fraise à chanfreiner 90° en carbure monobloc WALTER MC501-08.0W5L-WJ30TF
Référence web : I994-B696065
Référence fabricant : MC501-08.0W5L-WJ30TF
Référence fabricant : MC501-08.0W5L-WJ30TF

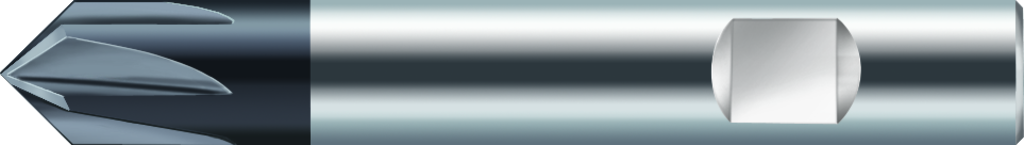

Fraise à chanfreiner 90° en carbure monobloc
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à chanfreiner 90° en carbure monobloc MC501 • Advance • métrique • Queue DIN 6535 HB • Dc=2mm • Z=5
Détails techniques
| Série | MC501 |
| Longueur d'arête de coupe Lc (mm) | 3 |
| Diamètre de coupe Dc (mm) | 2 |
| Diamètre de liaison d1 (mm) | 8 |
| 73156e9a3a9aefc0e6ee00e37b0cca86_mm | 8 |
| Longueur totale l1 (mm) | 80 |
| Longueur max. en porte-à-faux l4 (mm) | 43 |
| Désignation d'outil Désignation (MPa) | MC501-08.0W5L-WJ30TF |
| Nombre de dents Z | 5 |
| Unité du dimensionnement d'attachement CUB | M |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | F |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 80 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 2 |
| Diamètre de coupe 2 DCX (mm) | 8 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 0 |
| 549983e4964708ab04f044f3951a7304_mm | N |
| d0464f9f4cac55deca06ec8e4c7214f2_1/min | EXT |
| df114c2f3c51651babe5cb30985604e5_° | 1 |
| ef9147cb43f470e98f404b338c933b97_° | 0 |
| Désignation du matériau de coupe du fabricant GRADE (°) | WJ30TF |
| fe5cec8843701a7aa34d624fb3323868_° | R |
| 28c37d8443d8609e0b9a2cb7cc3c30f7 | 0 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 45 |
| Longueur fonctionnelle LF (mm) | 61 |
| Longueur de queue LS (mm) | 36 |
| Longueur de serrage LSC (mm) | 36 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 80 |
| Longueur de porte-à-faux OHX (mm) | 43 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 80000 |
| Classification par image TSYC | MC501-W-L |
| Masse (poids) WT (kg) | 0,06 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -79 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 5 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 5 |
| Procédé d'usinage J8 | FPR |
| Numéro standard Caractéristique NSM | DIN4000-82 |
