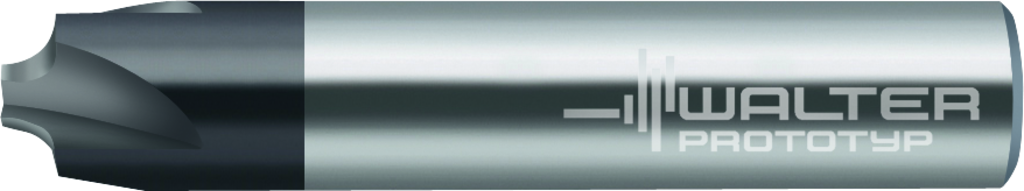

Fraise à profiler quart de cercle en carbure monobloc WALTER MC503-08.0A4B600-WJ30TF
Référence web : I994-B698905
Référence fabricant : MC503-08.0A4B600-WJ30TF
Référence fabricant : MC503-08.0A4B600-WJ30TF
Fraise à profiler quart de cercle en carbure monobloc
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à profiler quart de cercle en carbure monobloc MC503 • Advance • Queue DIN 6535 HA • métrique • angle d'hélice de goujure 0° • R=6mm • Dc=8mm • Da=20mm • Z=4
Détails techniques
| Série | MC503 |
| Longueur d'arête de coupe Lc (mm) | 6 |
| Diamètre de coupe Dc (mm) | 8 |
| Diamètre de queue d1 (mm) | 20 |
| 73156e9a3a9aefc0e6ee00e37b0cca86_mm | 20 |
| Longueur totale l1 (mm) | 104 |
| Longueur max. en porte-à-faux l4 (mm) | 54 |
| Désignation d'outil Désignation (mm) | MC503-08.0A4B600-WJ30TF |
| 018eb829aedac85d8867898b42ced4f3_mm | 6 |
| Nombre de dents Z | 4 |
| Taille d'attachement de base du côté de machine CZCMS | 200 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 8 |
| Diamètre de coupe 2 DCX (mm) | 20 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 0 |
| 549983e4964708ab04f044f3951a7304_mm | N |
| Type de forme du côté de la machine FMT | EXT |
| df114c2f3c51651babe5cb30985604e5_° | 1 |
| ef9147cb43f470e98f404b338c933b97_° | 0 |
| 7dba352a4d62cb6e6a20fe3bd0128502_1/min | WJ30TF |
| Direction de coupe HAND (kg) | R |
| 28c37d8443d8609e0b9a2cb7cc3c30f7_° | 0 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| Longueur fonctionnelle LF (mm) | 104 |
| Longueur de queue LS (mm) | 50 |
| Longueur utile LU (mm) | 6 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 104 |
| Longueur de porte-à-faux OHX (mm) | 54 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 80000 |
| Classification par image TSYC | MC503-A-B-R |
| Masse (poids) WT (kg) | 0,463 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -104 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 4 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 4 |
| Procédé d'usinage J8 | FPR |
| Numéro standard Caractéristique NSM | DIN4000-82 |
