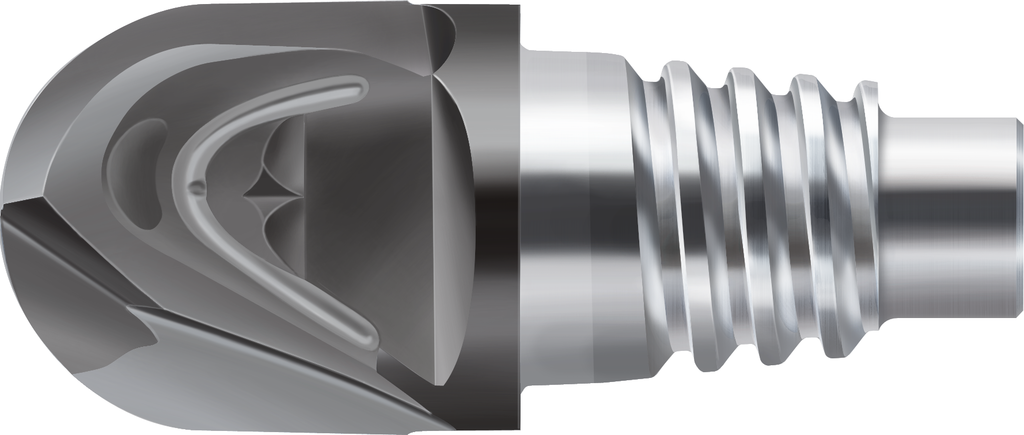

Fraises à copier hémisphériques en carbure monobloc WALTER H1E01118-E16-16
Référence web : I994-B700670
Référence fabricant : H1E01118-E16-16
Référence fabricant : H1E01118-E16-16
Fraises à copier hémisphériques en carbure monobloc
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises à copier hémisphériques en carbure monobloc H1E01118 • Protostar® • ConeFit • TAX • métrique • angle d'hélice de goujure 10° • Dc=16mm • R=8mm • Z=2
Détails techniques
| Série | H1E01118 |
| Longueur d'arête de coupe Lc (mm) | 13 |
| Code de la taille de la liaison d1 (mm) | E16 |
| Diamètre de coupe Dc (mm) | 16 |
| 2ed91312417b5e79a5f71052f331a8df_mm | 15,5 |
| Longueur totale l1 (mm) | 35,1 |
| Longueur fonctionnelle l4 (mm) | 18,1 |
| Désignation d'outil Désignation (MPa) | H1E01118-E16-16 |
| Rayon R (mm) | 8 |
| 81d0c91f800a05f50cc91edc5ad92ea8_mm | 10 |
| Nombre de dents Z | 2 |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 160 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 16 |
| bcc3b2d9f98eb2c23fa52684263a081d_mm | 15,5 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 10 |
| Type de forme du côté de la machine FMT (mm) | EXT |
| df114c2f3c51651babe5cb30985604e5_° | 10,5 |
| ef9147cb43f470e98f404b338c933b97_° | 1 |
| Désignation du matériau de coupe du fabricant GRADE (°) | TAX |
| fe5cec8843701a7aa34d624fb3323868_° | R |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 18,1 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 35,1 |
| Longueur de porte-à-faux OHX (mm) | 18,1 |
| Angle de rotation phi PHI (°) | 0 |
| Rayon de coin RE (mm) | 8 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 15 |
| Le tour par minute, max. RPMX (1/min) | 999999 |
| Classification par image TSYC | H1E01118 |
| Rapport diamètre-longueur ULDR | 1,131 |
| Masse (poids) WT (kg) | 0,045 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -18,1 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 2 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 2 |
| Procédé d'usinage J8 | FFO |
| Numéro standard Caractéristique NSM | DIN4000-82 |
