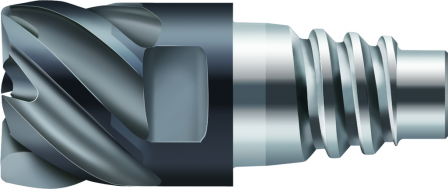

Fraises à dresser en carbure monobloc WALTER AH3E21138-E12-1/2
Référence web : I994-B699164
Référence fabricant : AH3E21138-E12-1/2
Référence fabricant : AH3E21138-E12-1/2
Fraises à dresser en carbure monobloc
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

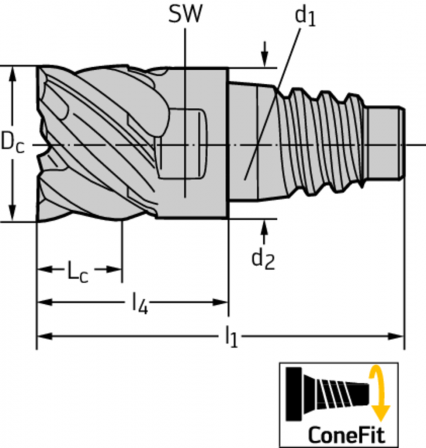

Fraises à dresser en carbure monobloc AH3E21138 • Protostar® • ConeFit • pouce • angle d'hélice de goujure 50° • center cutting capability • TAX • Dc=12,7mm • Z=6
Détails techniques
| Série | AH3E21138 |
| 5010d5f1eb08faddb7c9fa5fcf9799e4_inch | 0,006 |
| Diamètre de coupe Dc (inch) | 0,5 |
| Désignation d'outil Désignation (mm) | AH3E21138-E12-1/2 |
| Nombre de dents Z (mm) | 6 |
| 569c8cbcd2d6485d98897429774bb089_mm | SAC04B0120$$$$ |
| Largeur du chanfrein de coin CHW (mm) | 0,15 |
| Entrée du fluide de refroidissement CNSC (mm) | 0 |
| Revêtement/surface COATING (mm) | TiAlN |
| Pression du fluide de refroidissement CP (MPa) | 0 |
| 47b9ef7a64b5c446e6d486dadb6a7efb | 0 |
| Unité du dimensionnement d'attachement CUB | C |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | B |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 120 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 12,7 |
| bcc3b2d9f98eb2c23fa52684263a081d_mm | 12,3 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 50 |
| 549983e4964708ab04f044f3951a7304_kg | R |
| d0464f9f4cac55deca06ec8e4c7214f2_° | EXT |
| df114c2f3c51651babe5cb30985604e5_° | 10,5 |
| ef9147cb43f470e98f404b338c933b97_° | 13,5 |
| Désignation du matériau de coupe du fabricant GRADE | TAX |
| Direction de coupe HAND | R |
| 28c37d8443d8609e0b9a2cb7cc3c30f7 | 0 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| 933871b15bef4015d675e06be1401279_° | 45 |
| longueur de corps de base LB (mm) | 14,6 |
| Longueur fonctionnelle LF (mm) | 14,6 |
| Longueur utile LU (mm) | 14,6 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 28,3 |
| Longueur de porte-à-faux OHX (mm) | 14,6 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 4 |
| Le tour par minute, max. RPMX (1/min) | 80000 |
| Classification par image TSYC | AH3E21138 |
| Rapport diamètre-longueur ULDR | 1,15 |
| Masse (poids) WT (kg) | 0,016 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -14,6 |
| 15b98b0a1494c5e702d6d1ce8ec7c3b0 | mm |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 6 |
| 7ff23f1256afbdce9b28746b767c5094_mm | 6 |
