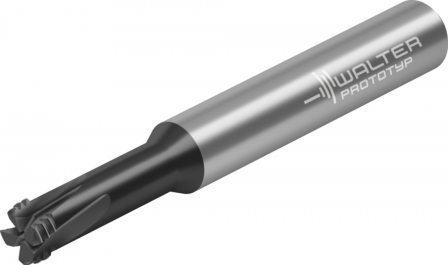

Fraises à percer-fileter orbitale WALTER TC685-G1/8-A1D-WB10RC
Référence web : I994-E529097
Référence fabricant : TC685-G1/8-A1D-WB10RC
Référence fabricant : TC685-G1/8-A1D-WB10RC
Fraises à percer-fileter orbitale
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises à percer-fileter orbitale TC685 • Supreme • G • WB10RC • ≤2xD • Queue DIN 6535 HA • code de type de sortie de liqu: sortie axiale concentrique • filets par pouce=28 • Dc=8,1mm
Détails techniques
| Diamètre de coupe Dc (mm) | 8,1 |
| Diamètre de liaison d1 (mm) | 10 |
| 82ca2474cde3c3287e5e7651984d3344_mm | G 1/8-28 |
| longueur utile l3 (mm) | 19,456 |
| Longueur totale l1 (mm) | 72 |
| 6f982874ce4cd36b68ffa75edfb5a846_mm | 32 |
| Désignation d'outil Désignation (MPa) | TC685-G1/8-A1D-WB10RC |
| b94385d72d6dbf37d47a89f818ef3ec3_mm | 1,46 |
| 0352f392d489938441da3a8fe693d7a0 | 28 |
| Nombre de dents Z | 4 |
| Sortie du fluide de refroidissement CXSC | 1 |
| Taille d'attachement de base du côté de machine CZCMS | 100 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 8,1 |
| bcc3b2d9f98eb2c23fa52684263a081d_mm | 6,74 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 15 |
| 549983e4964708ab04f044f3951a7304_mm | L |
| Type de forme du côté de la machine FMT | EXT |
| df114c2f3c51651babe5cb30985604e5_° | -13,5 |
| Désignation du matériau de coupe du fabricant GRADE | WB10RC |
| Direction de coupe HAND | L |
| 28c37d8443d8609e0b9a2cb7cc3c30f7_1/min | 0 |
| Kappa KAP (°) | 0 |
| longueur de corps de base LB (mm) | 20,9 |
| Longueur fonctionnelle LF (mm) | 71,633 |
| Longueur de queue LS (mm) | 40 |
| Longueur utile LU (mm) | 19,456 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 72 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 80000 |
| gradient du cône TG | 0 |
| 04e88e7823ab47d7672507119f2c566c | G |
| 941d9ab409046163f1c12737bd557967 | 28 |
| 2e8bec55f057a13338b78534a0efb81a | F |
| Classification par image TSYC | TC685-G-A1D |
| 414e9cf25a87f2601b07765b6b1b84ba | I |
| Masse (poids) WT (kg) | 0,074 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -71,093 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | FPR |
| Numéro standard Caractéristique NSM | DIN4000-82 |
