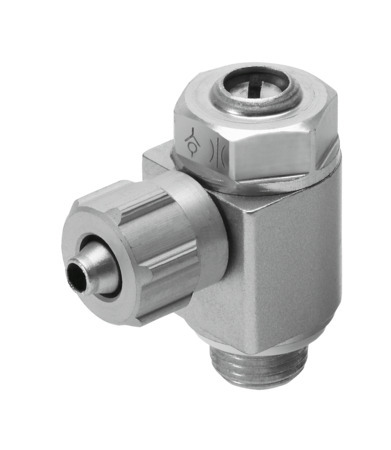

GRLA-1/4-PK-4-B Limiteur de débit unidirectionnel FESTO 151173
Référence : 250040018
Référence web : A700-A071074
Référence fabricant : 151173
Référence web : A700-A071074
Référence fabricant : 151173
GRLA-1/4-PK-4-B Limiteur de débit unidirectionnel
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Limiteur de débit unidirectionnel GRLA-1/4-PK-4-B Limiteur de débit unidirectionnel GRLA-1/4-PK-4-B Version métallique; Forme coudée; Fonction de réducteur anti-retour à l’échappement; Elément de réglage vis à fente; Filetage G1/4; Raccord cannelé Ø 4 mm avec écrou-raccord
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991452 |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Diamètre nominal (MM) | 6 |
| Fonction de distributeur | Fonction de limiteur de débit unidirectionnel échappement |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | pour raccord cannelé de Ø intérieur de 4 mm avec écrou-raccord |
| Raccord pneumatique 2 | Filetage G1/4 |
| Matériau joints d'étanchéité | NBR |
| Elément de réglage | Vis à tête fendue |
| Débit nominal normal dans le sens de l'étranglement (L2) | 260 |
| Pression de service sur la plage de température totale (BAR) | 0,3, 10 |
| Matériau du tourillon vissé | Alliage d'aluminium corroyé |
| Matériau vis de réglage | Laiton |
| Débit nominal normal dans le sens anti-retour (L2) | 220, 260 |
| Débit normal dans le sens de l'étranglement 6 -> 0 bar (L2) | 370 |
| Débit normal dans le sens anti-retour 6 -> 0 bar (L2) | 315, 370 |
| Matériau du raccord orientable | Zinc moulé sous pression |
| Couple de serrage max. (NM) | 11 |
| Classification maritime | Voir certificat |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Série | GRLA |
| Type de produit | Limiteur de débit unidirectionnel |
