GRP-160-PK-4 Limiteur de débit unidirectionnel de précision FESTO 12961
Référence : H2503400133
Référence web : A700-A208066
Référence fabricant : 12961
Référence web : A700-A208066
Référence fabricant : 12961

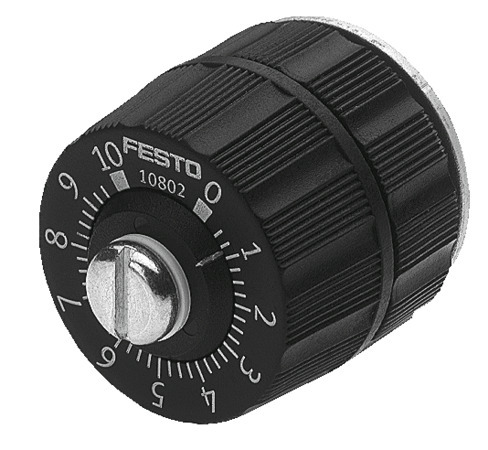

GRP-160-PK-4 Limiteur de débit unidirectionnel de précision
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Limiteur de débit unidirectionnel de précision GRP-160-PK-4 Limiteur de débit unidirectionnel de précision GRP-160-PK-4 Inline; Fonction de réducteur anti-retour; Élément de réglage, bouton de réglage avec cadran gradué de précision; Raccord cannelé Ø 4 mm; Même taille que raccord pneumatique; Débit nominal 0 ... 38 l/min
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Renforcé de polyamide |
| Symbole | 991453 |
| Mode d'actionnement | manuel |
| Position de montage | indifférent |
| Mode de fixation | Montage sur face avant |
| Fonction de distributeur | Fonction de limitation de débit unidirectionnelle |
| Pression de service (BAR) | 0, 8 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [5:4:3], Gaz inertes |
| Température du fluide (GC) | -10, 50 |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | PK-4 |
| Raccord pneumatique 2 | PK-4 |
| Matériau joints d'étanchéité | NBR, PVC |
| Elément de réglage | Bouton tournant avec graduation |
| Débit nominal normal dans le sens de l'étranglement (L2) | 75,8 |
| Débit nominal normal dans le sens anti-retour (L2) | 245 |
| Pression de service de 2 vers 1 (BAR) | 0, 8 |
| a0cbd21aafdd42f62221a1e2ed1307c4_L2 | 38 |
| c49113b12e39b62156e4b54909c7b61b_L2 | 25, 90 |
| Débit normal dans le sens de l'étranglement 6 -> 0 bar (L2) | 129 |
| Débit normal dans le sens anti-retour 6 -> 0 bar (L2) | 245 |
| Matériau support | Alliage d'aluminium |
| 547cee4c87a779b02f1649a8911fab33 | Alliage d'aluminium corroyé, Laiton |
| Matériau de vis | Acier |
| Série | GRP |
| Type de produit | Limiteur de débit unidirectionnel de précision |
