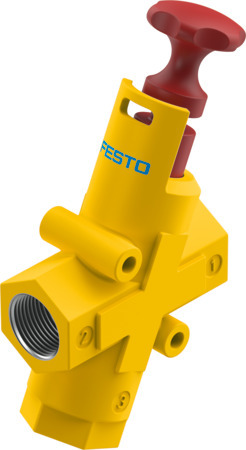

HE-N3/8-LO Robinet d'arrêt FESTO 197129
Référence web : A700-D073980
Référence fabricant : 197129
Référence fabricant : 197129
HE-N3/8-LO Robinet d'arrêt
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991672 |
| Principe d'étanchéité | souple |
| Position de montage | Indifférente |
| Mode de fixation | À visser |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | sans étranglement |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 1, 10 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Classe de protection anticorrosion CRC | 3 - Effets de corrosion forts |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 5200 |
| Raccord pneumatique 1 | NPT 3/8 |
| Raccord pneumatique 2 | NPT 3/8 |
| Raccord pneumatique 3 | 1 NPT |
| Matériau joints d'étanchéité | NBR, TPE-U (PU) |
| Valeur b | 0,42 |
| Valeur C (LSB) | 20,95 |
| Série | HE |
